調整可能な長さのTE-04エンコーダーを持つ軽いアルミニウムフレーム

TE-04TMTECK UNIVERSAL ENCODER 互換性ありHSMT-Compactスキャナー

HSMT-Compactは、手動の1軸エンコードスキャナーです。特に、軽量で小型でありながら、汎用性も備えています。最大4つのプローブを使用して、プレート上や、外径4.5インチのパイプなど、小さなパイプの周方向スキャンに使用できます。

概要

HSMT-Compactは、軽量、小型、そして汎用性の高い手動1軸エンコードスキャナーです。最大4つのプローブを使用して、プレート上や、4インチスケジュール（外径4.5インチ）のパイプの周方向スキャンに使用できます。スキャナーの長さを変更でき、フレームをホイールの制限外に拡張できるため、パイプとコンポーネントの溶接部など、手の届きにくい場所に適した構成を提供します。

HSMT-CompactはHSMTファミリーを完成させます。HSMT-FlexとHSMT-X03が建設溶接検査用に設計されているのに対し、HSMT-Compactはメンテナンス溶接検査用に設計されています。

HSMT-Compactキット内容:

• ハンドル付きスキャナーフレーム
• 追加フレームバー：400 mm（16インチ）および600 mm（24インチ）
• 4つの磁気、プラスチックカバー付きホイール

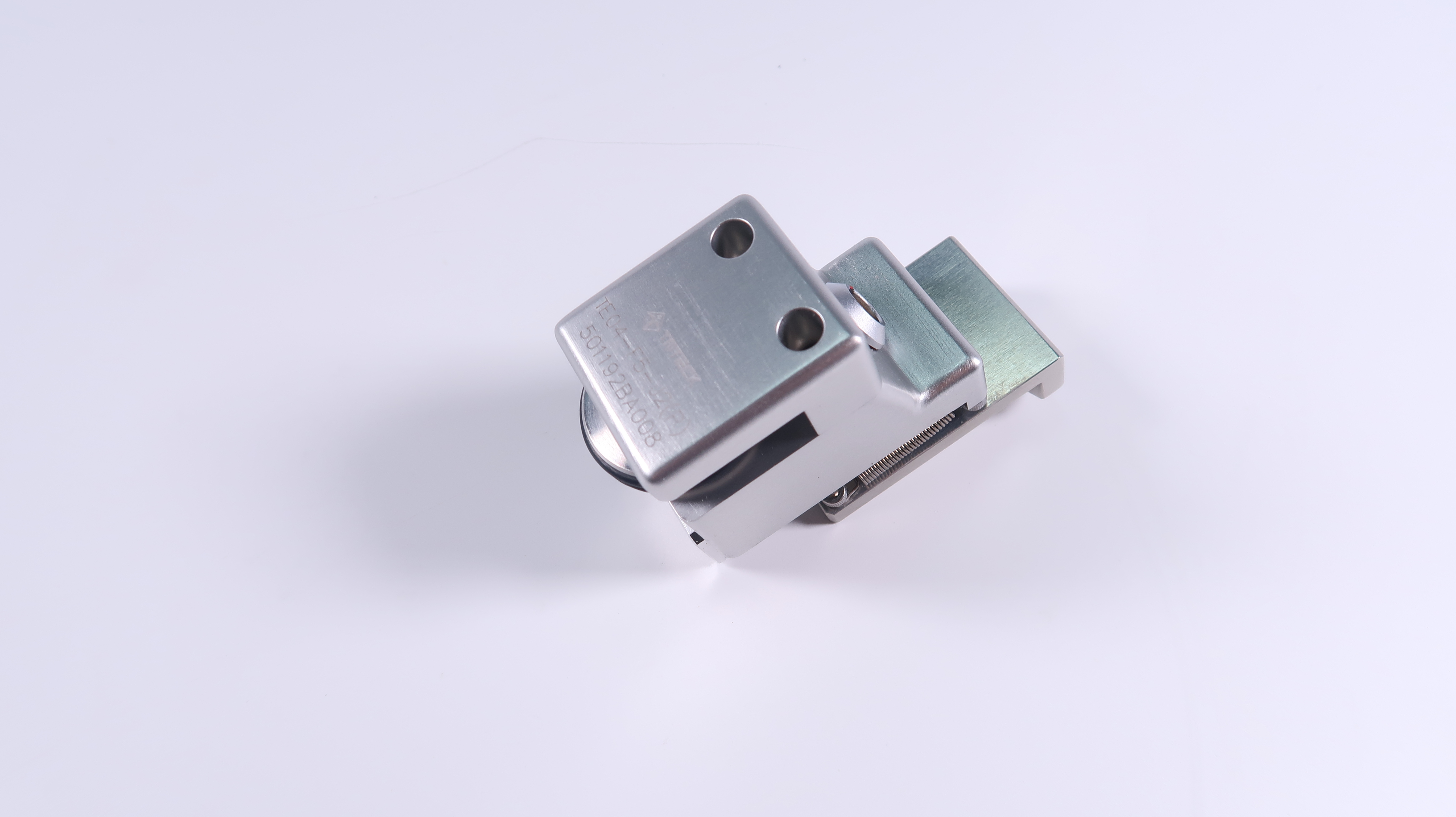

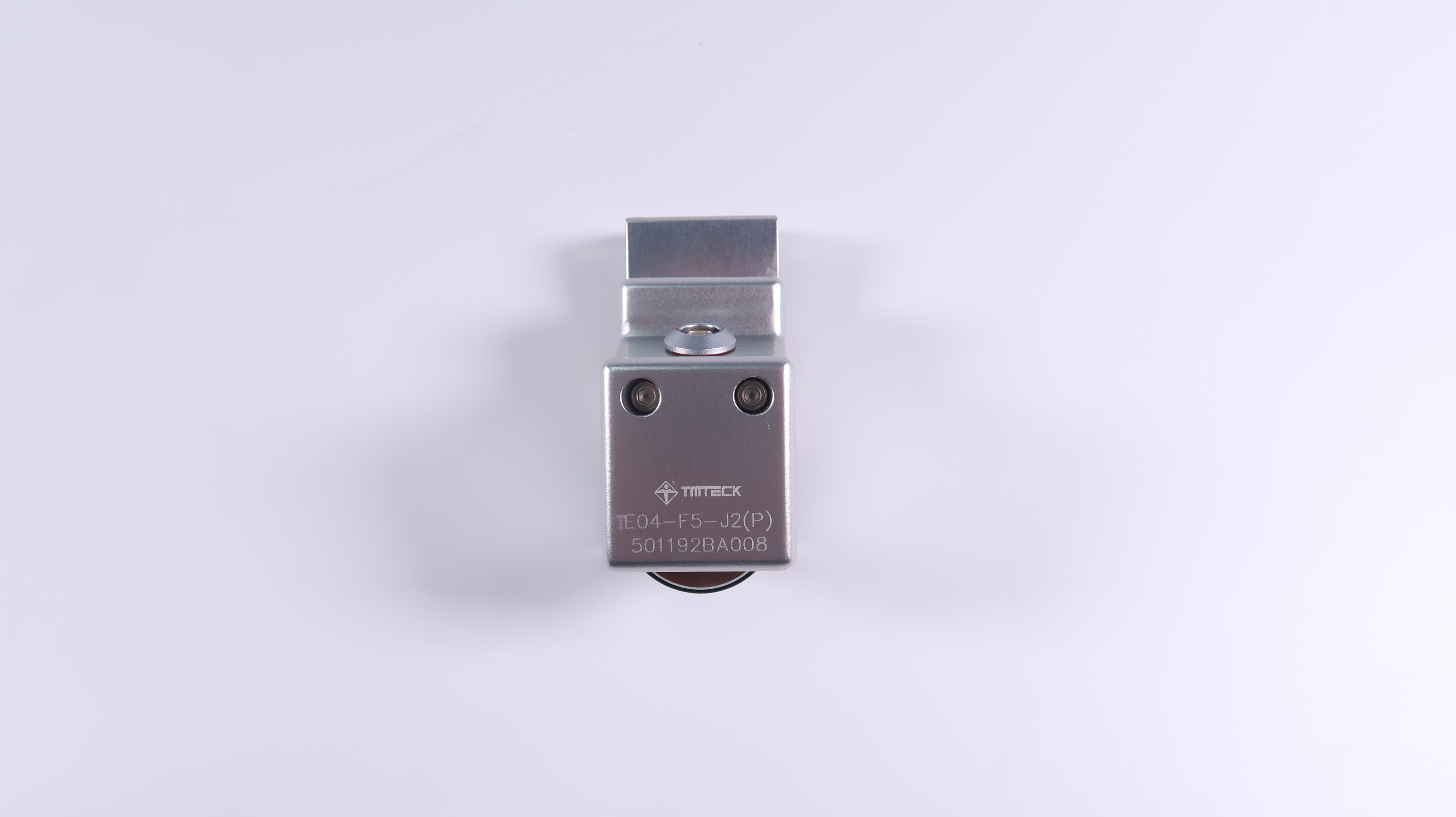

• 防水、スプリング式ホイールエンコーダー

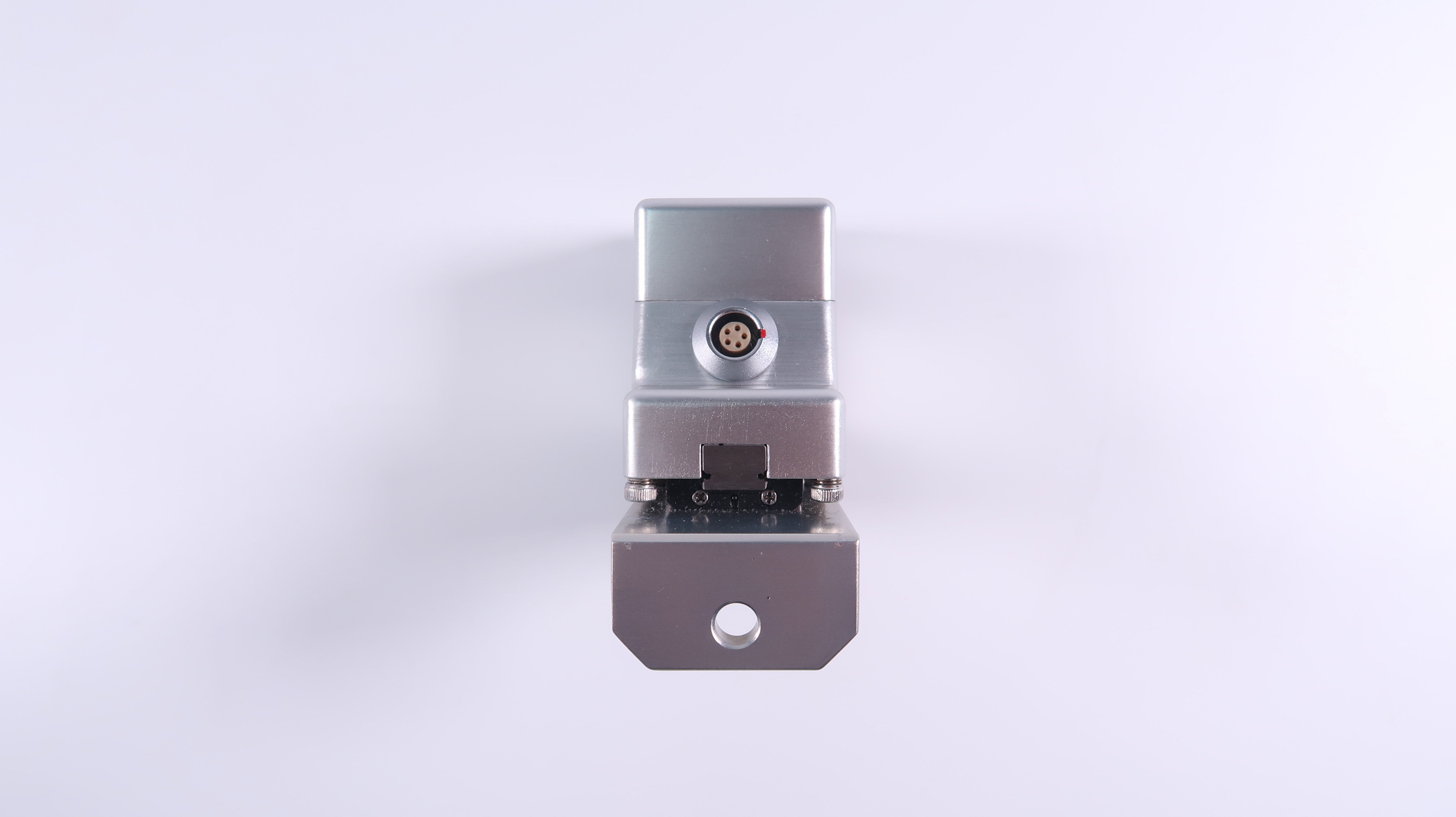

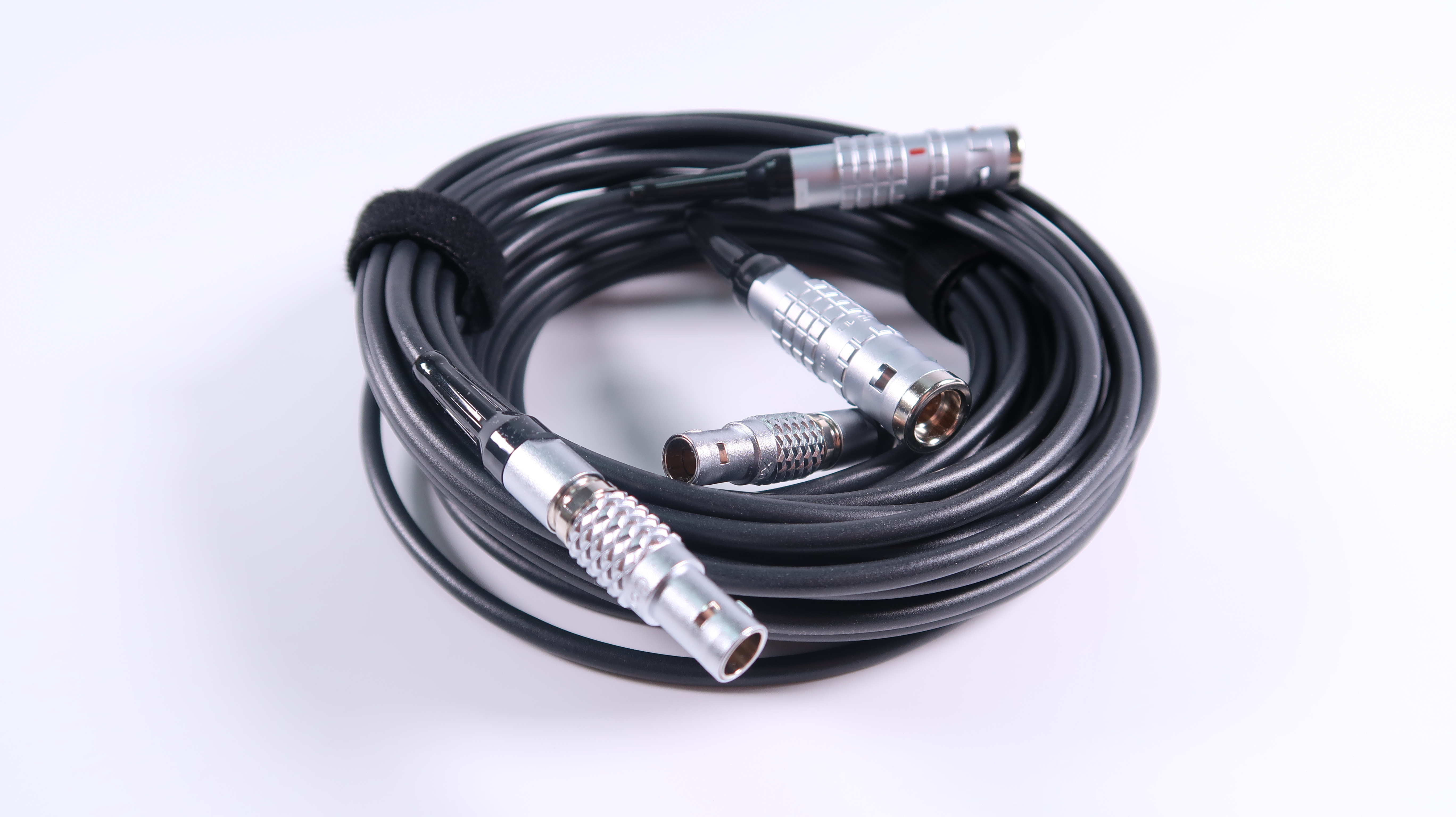

• TE-04互換エンコーダー、5 mケーブル付き
• 4つの90°プローブホルダーブラケット
• 4つのスプリング式アーム（SLA）
• 4つのTOFD/PEヨーク（31.75 mm）
• 2つのフェーズドアレイヨーク（40 mm）
• 灌漑チューブと付属品
• 2つのメートル法/米国定規

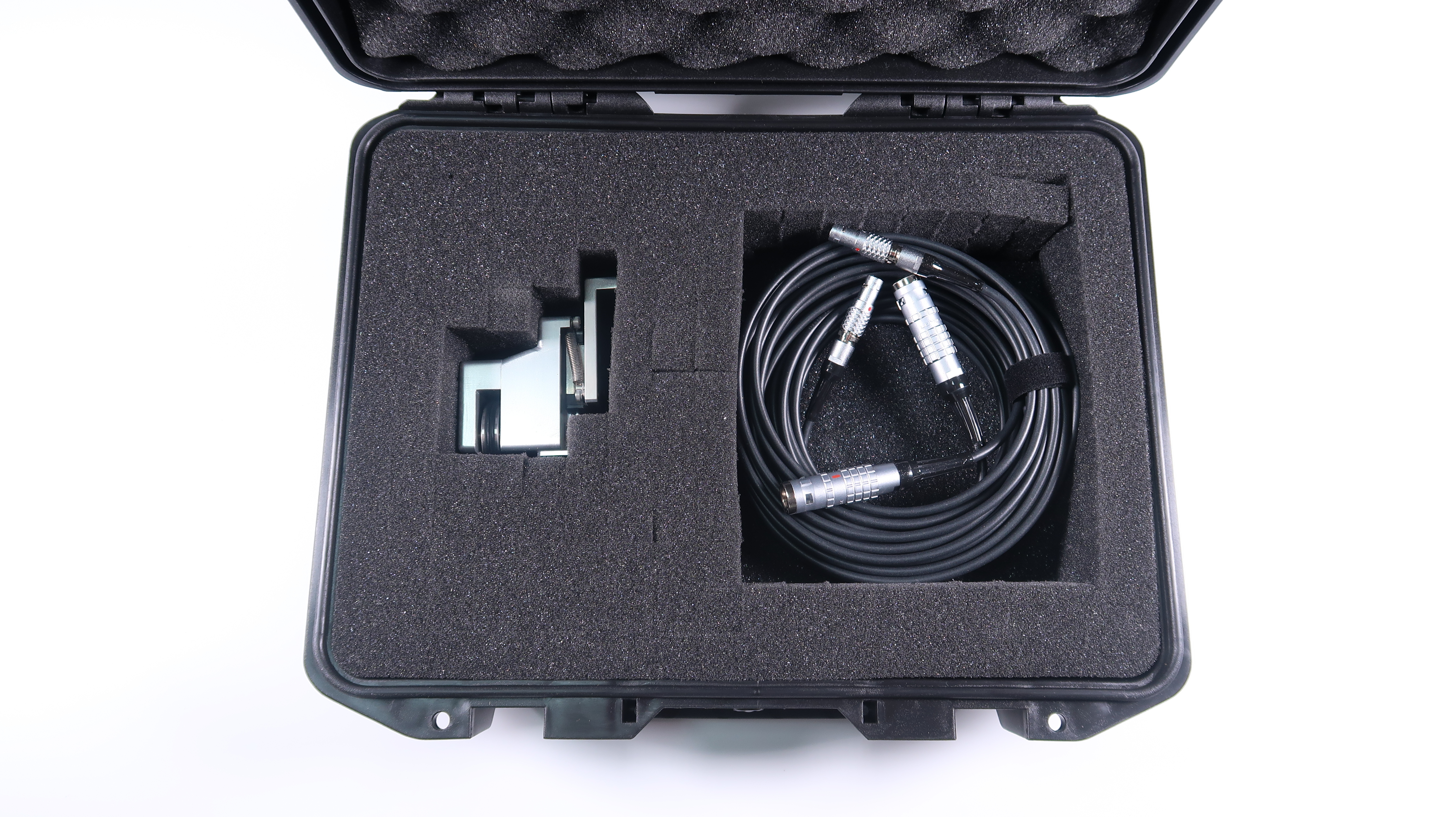

• ハードキャリングケース

典型的な構成には、ASMEコードに準拠するために、2つのフェーズドアレイプローブと1対のTOFDプローブが含まれます。

その他の構成には以下が含まれます:

• 1対のTOFDプローブ
• 2対のTOFDプローブ
• 2つのPAプローブ

特徴

• 4インチスケジュールパイプ（外径4.5インチ）以上の周方向スキャン
• 磁気ホイールが、強磁性検査面にユニットを固定します。
• カスタマイズ可能な長さの軽量アルミニウムフレーム
• フレーム設計により、プローブをホイールの外側に配置できます。
• パイプまたは平らな表面で最大4つのプローブをサポート
• 完全に調整可能なプローブ位置決め
• 独立したスプリング式プローブホルダー
• 防水、スプリング式エンコーダー
• 取り外し可能なハンドル
• アンビリカルまたはランヤード取り付け用のアイレット
• スキャナーフレームに統合されたウォーターマニホールド
• プローブ分離測定を容易にするためのスキャナー上のメートル法/米国定規
