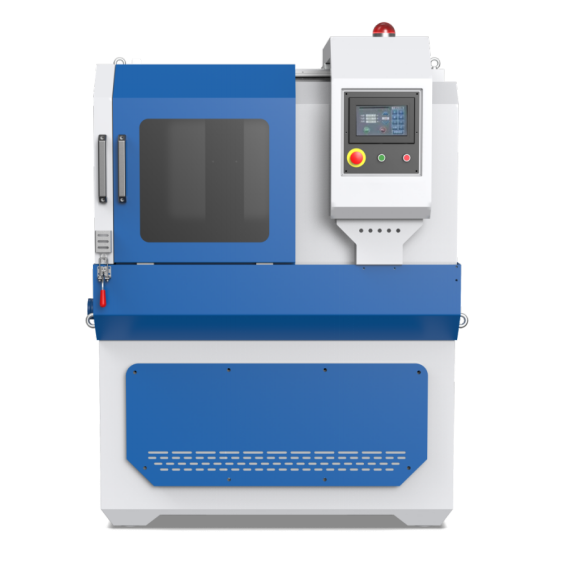

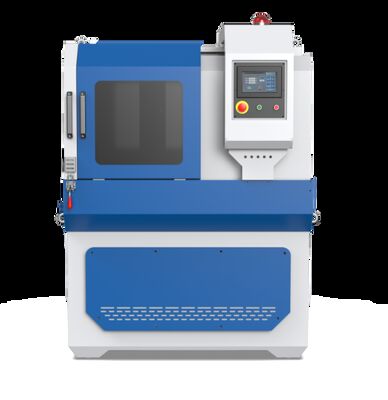

TMETALL-400 大型金属組織試料切断機

2切断,平面押す切削,掃き切削と3つの機能的な切削方法.切削時,切断速度は,作業部件を迅速に切る目的を達成するために材料の硬さに応じて調整することができます.鋼固体シリンダーを切る際には,異なる切削方法を選択できます.

3切断室の清掃とスピンドルモーターの安全性を促進するために,我々は電機分離を採用しています.切断室モーターは防水隔離で保護されています切断室の安全保護ドアに大きな観察窓が設置されており,ユーザーは試料の切断プロセスを簡単に観察できます.LED照明ランプは切断室に設置され,切断室全体の有効な照明を実現します.作業室の明るさと明晰さが向上します

4デザインはより人間的で エルゴノミクス原理を活用しています 最大の特徴は 低騒音,操作が簡単,美しい外観,安全です試験用サンプル準備に必要な機器の1つですか?.

カーソル形 垂直 主に上部 (安全カバー),中部 (フレーム),右スライドドア,側開口ドア,下部フレーム (電気箱),固定装置,洗浄水銃と冷却水タンク (独立).

この 切断 機械 は,大 容量 の 作業 部品 を 切る ため に 設計 さ れ て い ます.それ に よっ て,機械 の 部品 の 維持 や 大 容量 の 作業 部品 の 処理 が 容易 に なり ます.スライド ドア と カーテン ドア は,より 広い 空間 と 制限 さ れ ない アクセス を 提供 し ますまた,上から,前側,左側から切断室に切断部品を挿入することもできます.

切断中に観察するための透明な保護カバーで完全に囲まれています.貯蔵冷却液を提供するために冷却水で装備されています.冷却液として自水道水を使用しないでください.切断作業が完了した後,左側で水槽を洗い,室内のゴミを洗い,安全ドアを閉じてください.

II について- わかったメイン tecヒニカルパラメータ

切断方法:切断切断,平面切断,スワイプ切断

切断速度:0.01-1mm/s (調整ステップ0.01)

リセットモード:自動

制御システム:シエメンスのPLC7 触覚LCD画面

スピンドル回転速度:2800rpm

最大走行:Z軸 130mm;Y軸 200mm;X軸 100mm

作業テーブルのサイズ:128*320mm 180*320mm

最大直径:φ 130mm

切断刃:400*4*32mm

切断力:4KW

電圧:380V/50Hz

サイズ:1350*1100*1750mm ((L×W×H)

私はII についてE について電気制御の仕様

1電子制御原理

自動機器用の切断装置,シメンスPLCを使用し,7インチLCDタッチスクリーン. システム電源入力:三相4ワイヤーAC380V50Hz.

私はV についてF について洗礼の導入

自動操作は,Y軸方向,X軸方向,Z軸方向に分かれ,ステップモーター制御,タッチスクリーン操作を使用します.

パネルはタッチスクリーンとボタンのスイッチを装備し,起動,停止,緊急停止. 機器が電源を入れると,メインの電源スイッチを入れ,スタートボタンを押します.システムに電源が入ります停止ボタンを押すと,システムはオフになります. 緊急停止ボタンはシステムの緊急停止ボタンを押します. システムを押して動作を停止します.

操作画面は次のとおりです

1) メインインターフェース

	4)X 動作の表示画像         C について効果の画像            Pアカリングリスト       名前 モデル ユニット 量 注記             メインマシン   セット 1               水タンク (含水) セット 1             切断刃 400×4×32mm pc 2             出口パイプ   pc 1             入口パイプ   pc 1             バックルリング   pc 2               スナップラー   pc 3               手帳   コピー 1   証明書   コピー 1   梱包リスト   コピー 1
