詳細情報

保証:	2年	周波数（継続的に調整可能）:	10 TO1280Hz +0.01％
加速度:	M/S 2（ピーク）	速度:	mm/s (RMS)
変位:	um（pk-pk）	重さ:	20lb、9kgs
ハイライト:	digital vibration calibrator ISO10816 , vibration meter calibrator TMV-5031 , portable vibration analyzer tester

製品の説明

デジタル振動校正器振動計校正

振動アナライザー/テスター ISO10816 TMV-5031

デジタル振動校正器振動計校正振動アナライザー

振動テスター ISO10816

周波数（連続可変）：10～1280Hz +0.01%

ISO10816 TMV-5031 振動校正器の用途：

1. 振動加速度計、速度および近接トランスデューサ、および振動測定器の校正に使用できます。周波数10、20、40、80、160、320、640、1280 Hzの標準正弦波信号

2. 校正器から加速度、速度、変位の振幅を生成できます

3. ポテンショメータで定義し、デジタルディスプレイに表示できます。水平または垂直振動を生成できます。

4. TMV-5031振動校正器は、正弦波信号発生器、パワーアンプ、標準トランスデューサ、シェーカーを1つにまとめ、小型、高精度、簡単な操作性を特徴としています。実験室でも現場でも使用できます。

5. 国際規格：ISO10816

仕様：

周波数：固定されていません。周波数（連続可変）：10～1280Hz +0.01%

単位：

加速度：m/s 2（PEAK）

速度：

mm/s（RMS）

変位：um（PK-PK）

振幅精度：

加速度（30m/s 2 pk、80Hz）40Hz～320Hz + 0.3dB + 1桁

10Hz～1280Hz + 0.5dB +1桁

速度（25mm/秒pk、80Hz）40Hz～320Hz +0.5dB +1桁

変位（10μm pk-pk、80Hz）40Hz～320Hz + 0.5dB + 1桁

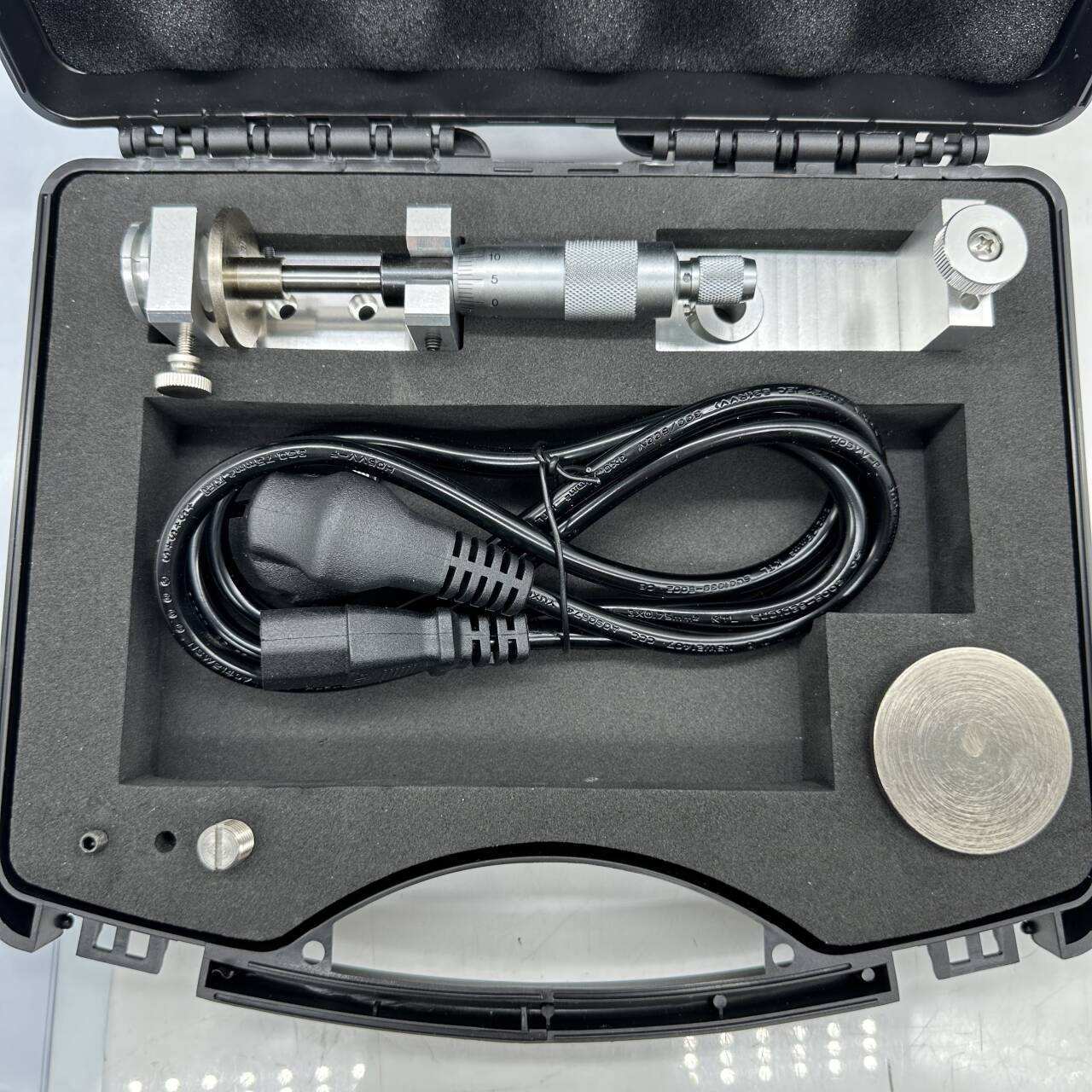

近接プローブ直線性

プローブ：5mmおよび8mmプローブ範囲：0～4.0mm

ディスプレイ：加速度、速度、または変位用の3 1/2桁ディスプレイ

最大振動振幅と最大負荷：

TMV-5031振動校正器で使用されている振動スタンドは比較的小さいため、さまざまな重量のトランスデューサをさまざまな周波数で校正する場合、校正器の出力振幅も異なります。最大振動振幅と最大負荷は、最大加速度に関連しています。校正器から特定の周波数で、校正するトランスデューサの特定の重量で生成される最大速度と最大変位出力。具体的な数値は以下の表を参照してください。

Freq

100g

250g

650g

a(m/S 2	2v(mm/S)			2a(m/S			2)
a(m/S 2	1300注記40	1800	4	1300注記40	1800	4	1300注記40	1800	4
45	2000	1100	35	*	53	10	60	1300	100
28	20	40Hz	60	サイズ	150	35	: 20ポンド、9kg	1100	12
35	150	80Hz	100	18	110	40	10	18	14
20	110	160Hz	75	53	150	35	25	2	12
8.5	24	320Hz	50	18	30	30	10	15	10
3.5	5	640Hz	30	*	サイズ	20	サイズ	*	: 20ポンド、9kg
1	*	: 20ポンド、9kg	23	2	*	注記	0.9	*	: 動作：0
0.4	*	注記	: 動作：0	サイズ	: 280 x 180 x 250（mm）	: 動作：0	: 20ポンド、9kg	温度	: 動作：0

℃～50

℃

保管: -20

℃～70

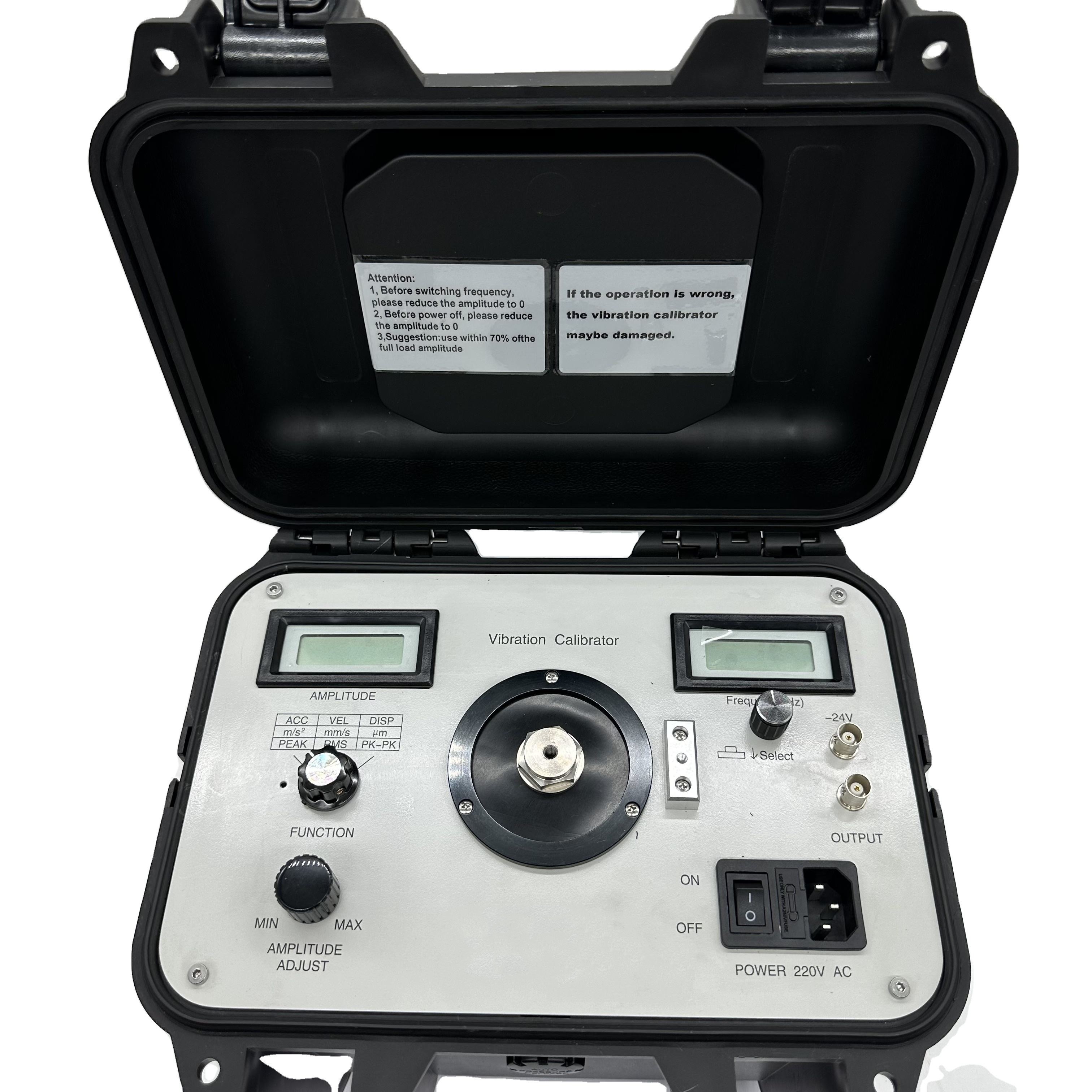

℃湿度ポテンショメータを調整して、出力振動振幅を変更しますTMV-5031振動校正器のコントロールパネルを以下に示します。ポテンショメータを調整して、出力振動振幅を変更します

2. 校正ポテンショメータ3. 機能選択スイッチ校正器の出力をポテンショメータを調整して、出力振動振幅を変更します4. 出力振幅を調整するためのポテンショメータポテンショメータを調整して、出力振動振幅を変更します

5. 出力振動振幅をゆっくりと調整します6. 校正するトランスデューサを固定するためのテーブル

7. 近接プローブのスタンドを固定するためのネジ穴

近接プローブの校正中、トランスデューサのスタンドはこのネジ穴を通してコントロールパネルに固定されます。

デジタル振動校正器振動計校正、振動アナライザー/テスター ISO10816 TMV-5031 1

デジタル振動校正器振動計校正、振動アナライザー/テスター ISO10816 TMV-5031 2

8. 電源スイッチ 220 VAC

9. 220 V AC電源入力用ソケット

220 V AC電源の接続に使用。

10. 電源出力用ソケット

校正器のパワーアンプの出力信号の波形を監視するため。

11. 出力ソケット – 24 V電圧

近接プローブの校正中にプロキシミターに – 24 Vの電力を供給。

12. 周波数選択スイッチ
