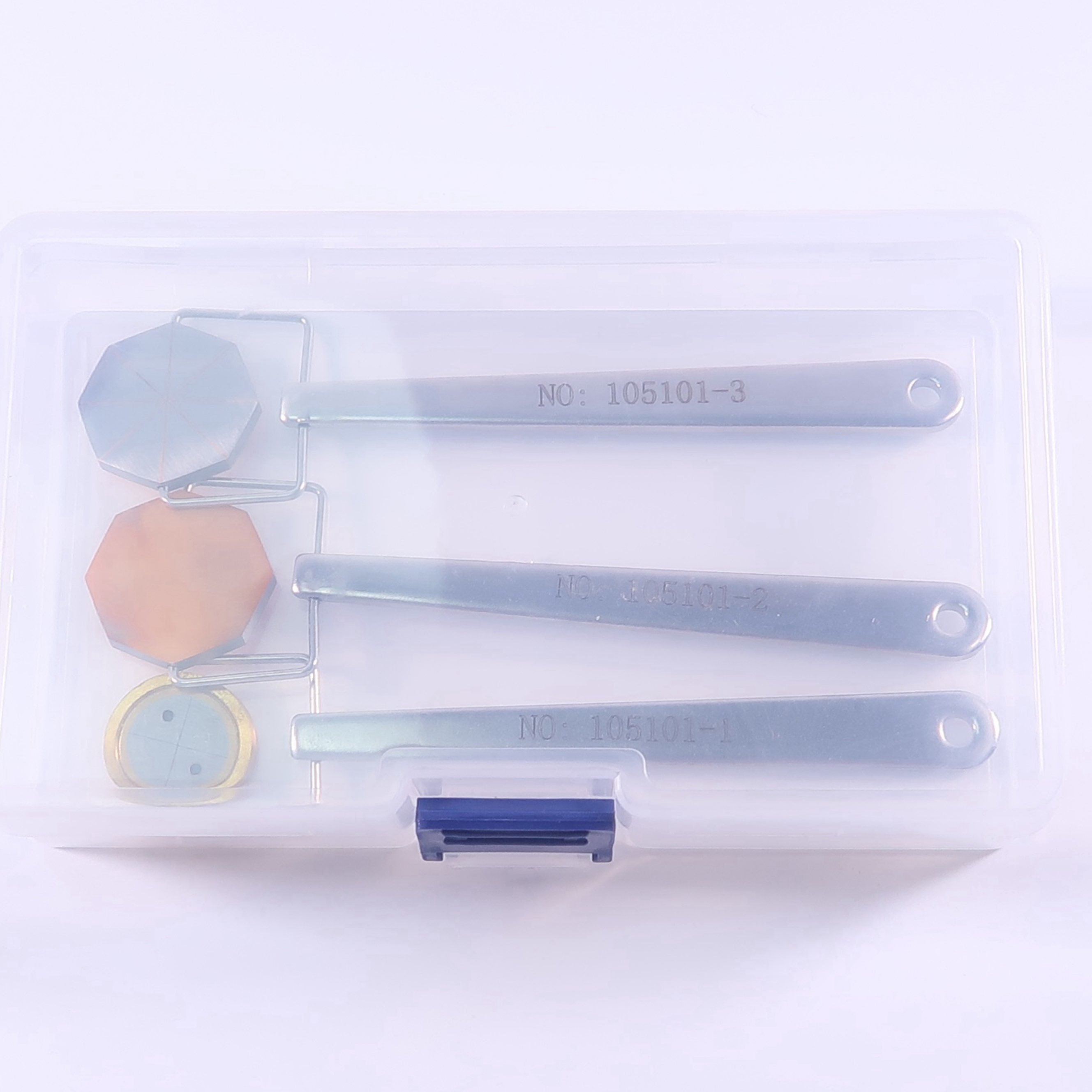

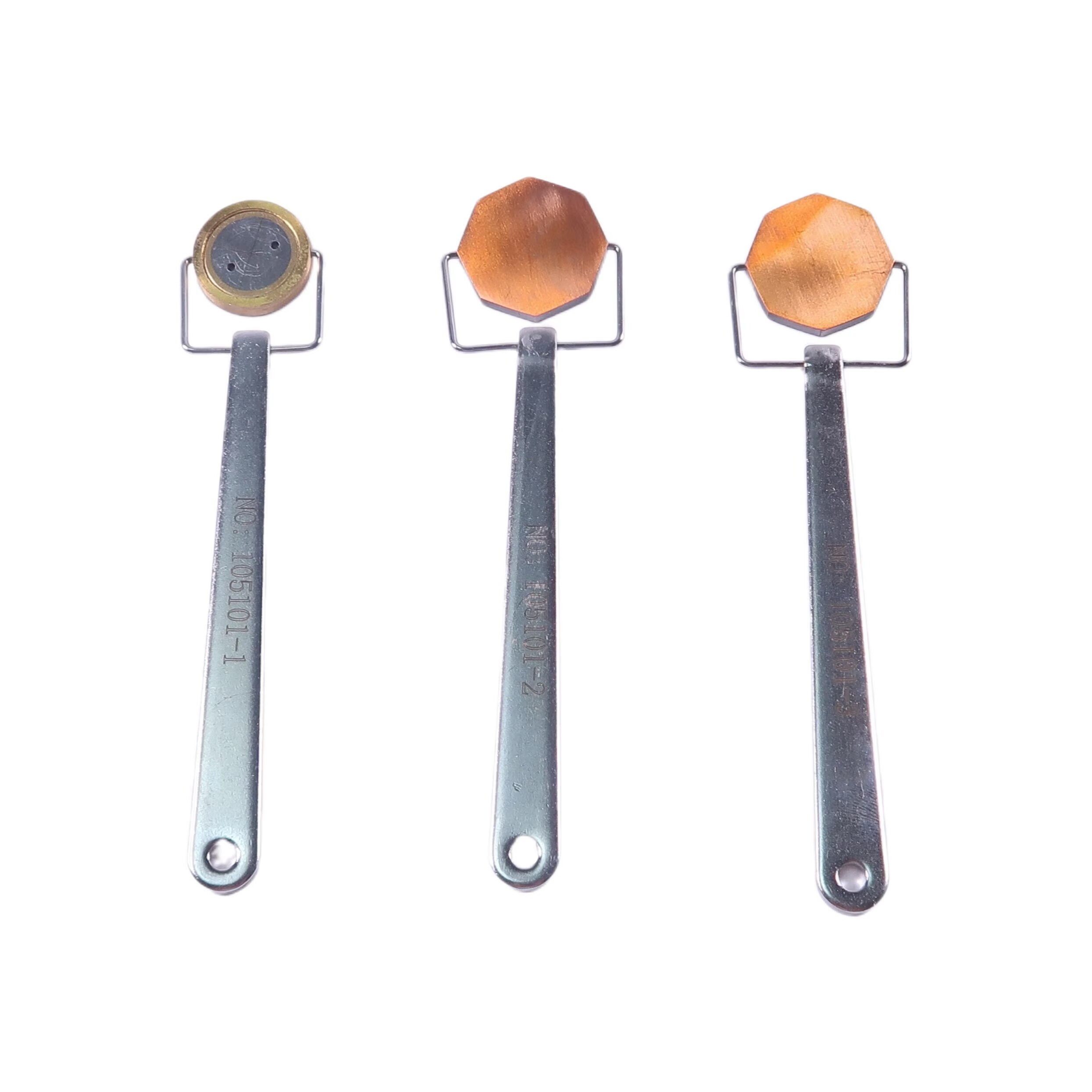

磁気パイゲージ NDT磁粉探傷検査用磁粉探傷指示器

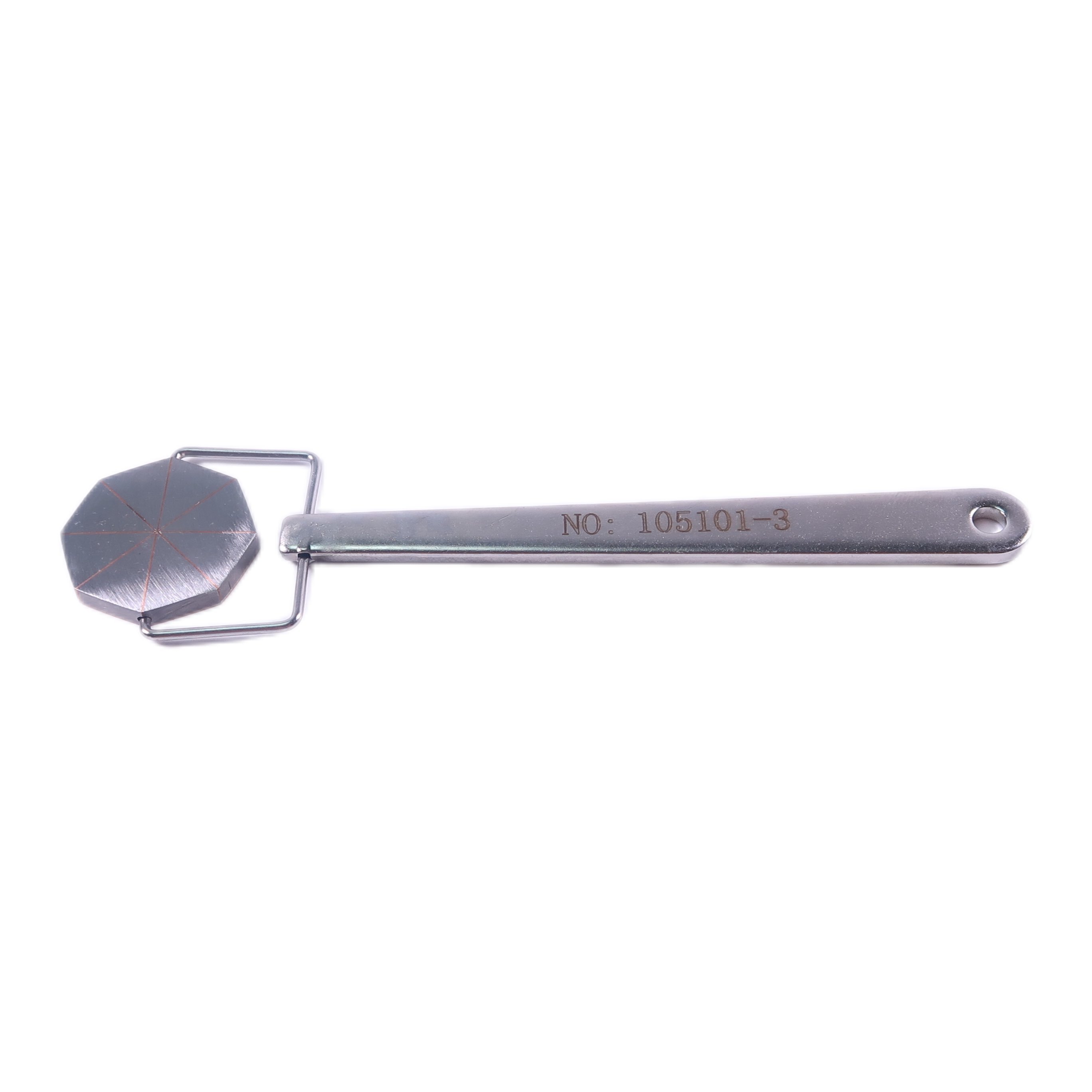

1#インジケータは、8つの三角形のピースの組み合わせです。片面は真鍮製で、もう片面は8本の線状の表面を備えています。

• 使用中はハンドルを持ち、真鍮面を上に向けてください。
• 8本の線状の表面を下に向けて、ワークピースの表面に近づけてください。
• 磁気検査の連続法を適用してください。
• 磁性懸濁液をスプレーして、磁気画像を明確に表示してください。

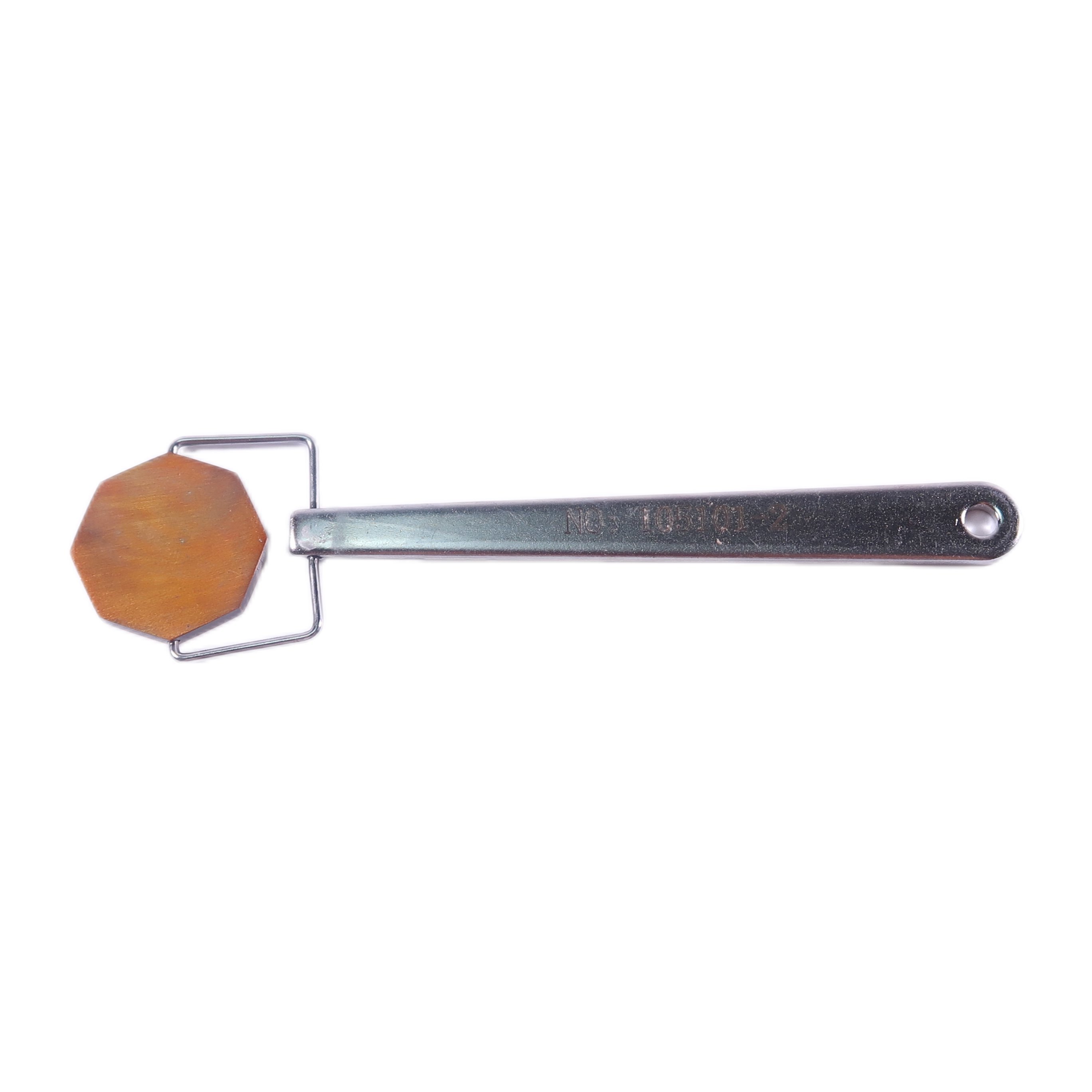

2#インジケータは、8つの三角形のピースの組み合わせで、両面が真鍮製です。

• 使用中はハンドルを持ち、どちらかの真鍮面を上に向けてください。
• インジケータをワークピースの表面に近づけてください。
• 磁気検査の連続法を適用してください。
• 磁性懸濁液をスプレーして、磁気画像を明確に表示してください。

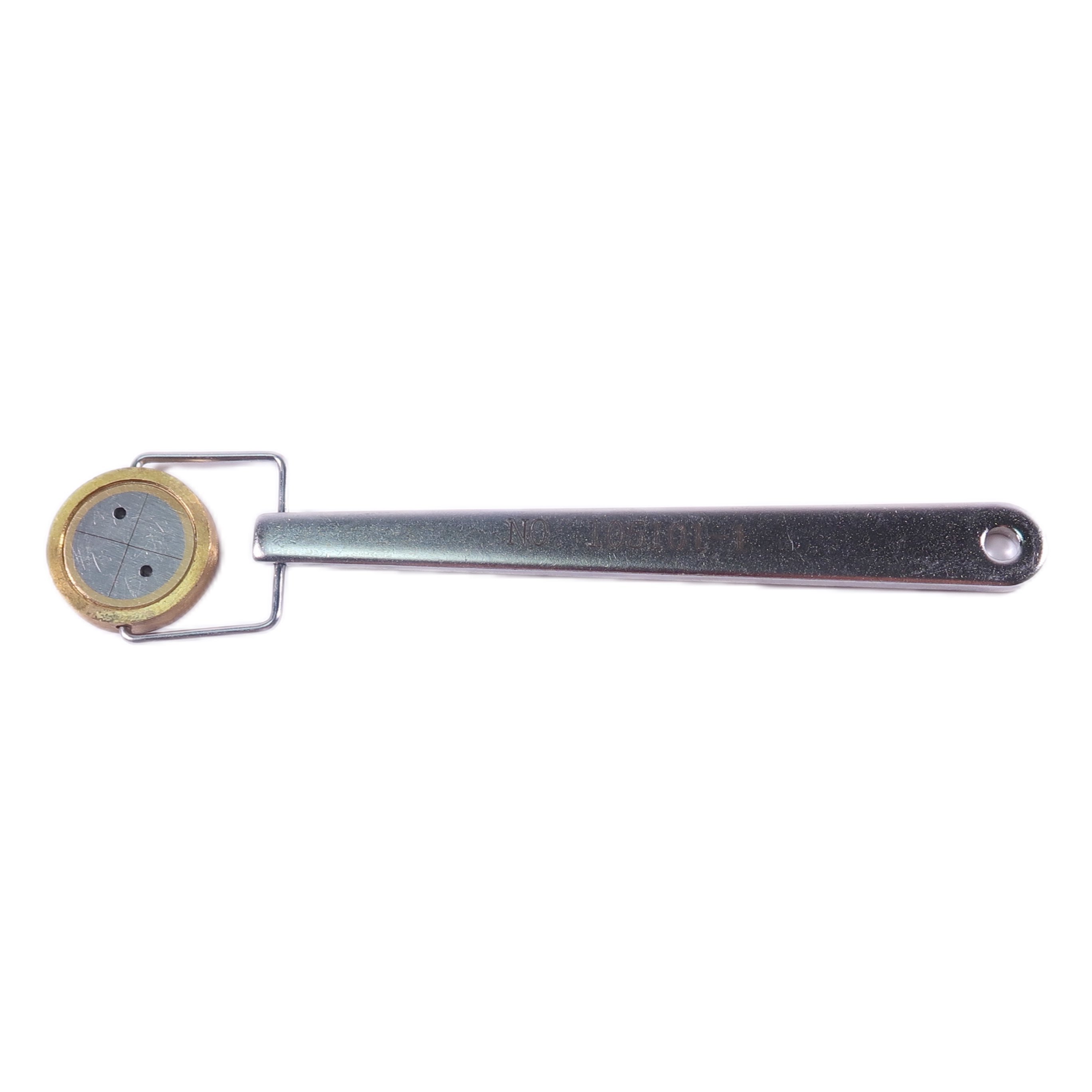

3#インジケータは、4つの三角形のピースの組み合わせです。片面は真鍮製で、もう片面は4つのワイヤー表面と2つの丸いドットを備えています。

• 使用中はハンドルを持ち、どちらかの真鍮面を上に向けてください。
• インジケータをワークピースの表面に近づけてください。
• 磁気検査の連続法を適用してください。
• 磁性懸濁液をスプレーして、磁気画像を明確に表示してください。
• 欠陥検出装置、総合性能、および磁性懸濁液の操作方法が適切かどうかを確認してください。
• カバーと軟鉄の間の距離を調整して特定の磁場値を見つけ、次に近表面欠陥の埋没深度能力の限界値を観察してください。
