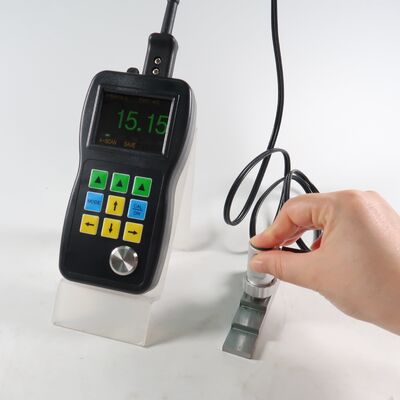

TM282シリーズ 超音波厚み計 A&Bスキャン / コーティング / ソフトウェア
プロ Ultrasonic 厚み測定ソリューション
TM282 カラースクリーン A/B スキャン超音波厚み計は,産業環境における様々な難しい厚み測定アプリケーションを解決するために専門的に設計されています.
主要 な 特徴
リアルカラーAスキャン
画面上の色で超音波形 (A-スキャン) の直接可視化. テスト結果の正確性を検証し,測定問題のトラブルシューティングのために不可欠です. 調整可能な GAIN, BLACKING,最適値表示のためのGATEパラメータ.

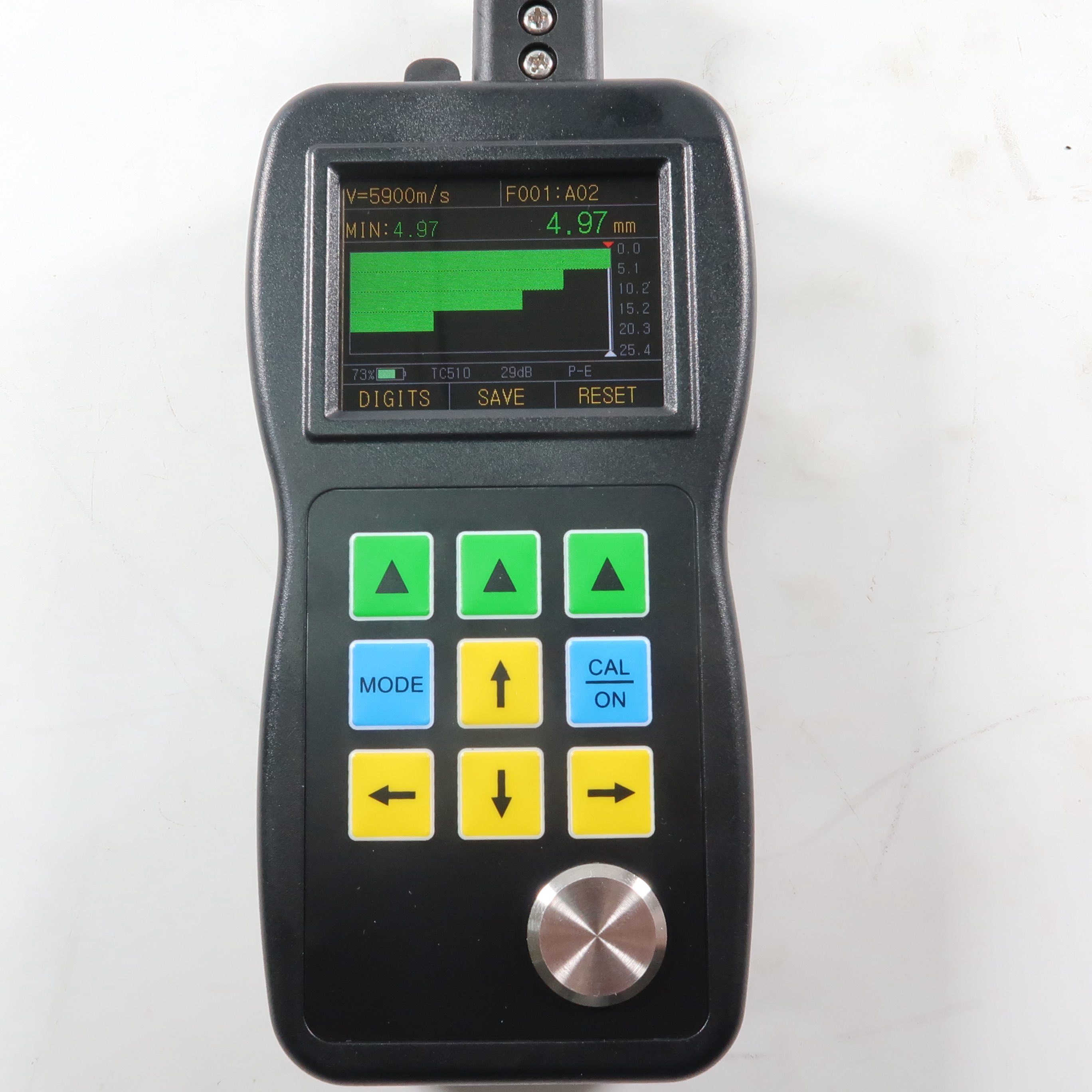

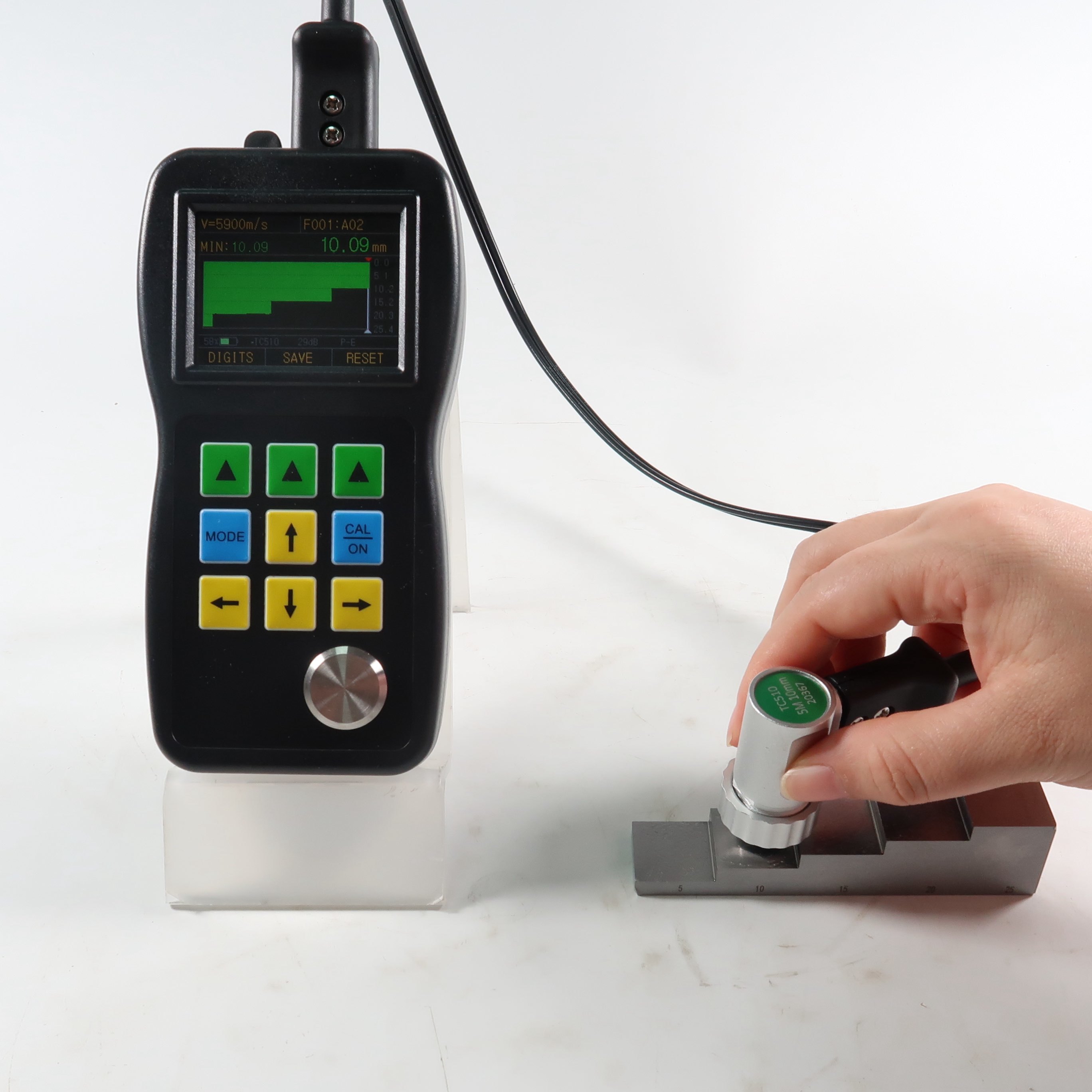

リアルカラーBスキャン
タイムベースのBスキャン機能は,作業部品の横断プロフィールを表示します.赤色の三角指数で最小値を自動的に記録します.Bスキャン画像全体で点から点までの厚み測定能力.
コーティング機能を通して
塗層除去の必要性をなくす. 重要な利点を持つ基板の2つの連続した底面を測定することによって達成される:
- ゼロ校正は必要ない
- 高安定性 - 探査機圧,結合層厚さ,表面塵の影響を受けない
- ゼロ・ドリフト防止
電源切断機能
専用電源切断ボタンは,長時間使用しないときにエネルギーを節約することによってバッテリーの寿命を延長します.
アドバンスト機能
- 差/削減率:標準値からの偏差を表示し,厚さ減少パーセントを計算します.
- 情報の表示:LOS,min,max,大きな読み取り,速度,ゼロ,校正,単位,凍結,バッテリーの寿命,増幅レベル,エコーシンボル
- マックス/ミニ 撮影:電流,最小,最大厚さの値を同時に表示する
- アラームモード:警報状態中の厚さ測定のための動的色変化
- 更新率:選択可能な4Hz,8Hz,および16Hz,様々なアプリケーションのニーズのために
- 多言語サポート:中国,英語,スペイン,ドイツ語
- エコーからエコーへ塗料やコーティングを無視して金属の厚さのみを測定します
- データ ロガー:99線形またはグリッドファイルのIDの999厚さのデータポイント (400ファイル容量)
- 出力:USB 2.0 フルスピードコネクタとDataViewレポートソフトウェア
- ディスプレイ:2.4"色OLED,320×240ピクセル,10000コントラスト比:1
- サイズ:156mm (L) × 76mm (W) × 38mm (H)
- 体重:285g
- 動作温度:-10°Cから50°C
標準のTC510プローブ
高性能ピエゾ電気セラミックチップ 金属型鋳造シェルを組み込み,実用的な探査機とケーブル分離設計により最大限の耐久性と性能を保証する.
TM282シリーズ比較
| 特徴 |
TM282 |
TM282D |
TM282DL |
| カラー表示 |
✓ |
✓ |
✓ |
| ライブAスキャン |
✓ |
✓ |
✓ |
| 時間に基づくBスキャン |
✓ |
✓ |
✓ |
| ゲインとゲートの制御 |
✓ |
✓ |
✓ |
| 片付け |
✓ |
✓ |
✓ |
| トルーペイント&コーティング |
× |
✓ |
✓ |
| データ ロガー |
× |
× |
✓ |
| DataView ソフトウェア |
× |
× |
✓ |
TM282DL テクニカル仕様
| ディスプレイタイプ |
2.4"色OLED, 320×240ピクセル,ディスプレイコントラスト10000:1 |
| 操作原理 |
双要素トランスデューサーのパルスエコー |
| 測定範囲 |
0.50mm から 508mm (0.02" から 20.00") まで,材料,探査機,表面状態に応じて; E-E モード:状態下で 3-50mm |
| 測定解像度 |
選択可能な0.01mm,0.1mm (選択可能な0.001",0.01") |
| 単位 |
インチまたはミリメートル |
| 修正モード |
RF+, RF-, HALF+, HALF-, フル |
| 表示モード |
通常,最小/最大捕獲,DIFF/RR%,Aスキャン,Bスキャン |
| Vパス修正 |
オートマティック |
| 更新率 |
選択可能な4Hz,8Hz,16Hz |
| 材料の速度範囲 |
500から999m/s (0.0197から0.3939イン/μs) |
| 言語 |
英語,フランス,ドイツ,スペイン,中国 |
| アラーム設定 |
最小および最大アラーム 0.25mmから508mm (0.010"から20.00") の範囲 |
| 電力 需要 |
2 AAサイズバッテリー |
| 動作時間 |
約40時間 |
| 計器の切断 |
選択可能な常にオンまたは自動オフ 5,10,20分間の不活性後に |
| 動作温度 |
-10°C から +50°C (+10°F から +12°F) |
| サイズ |
158mm × 76mm × 37mm (H × W × D) |
| 体重 |
バッテリーを含む285g |

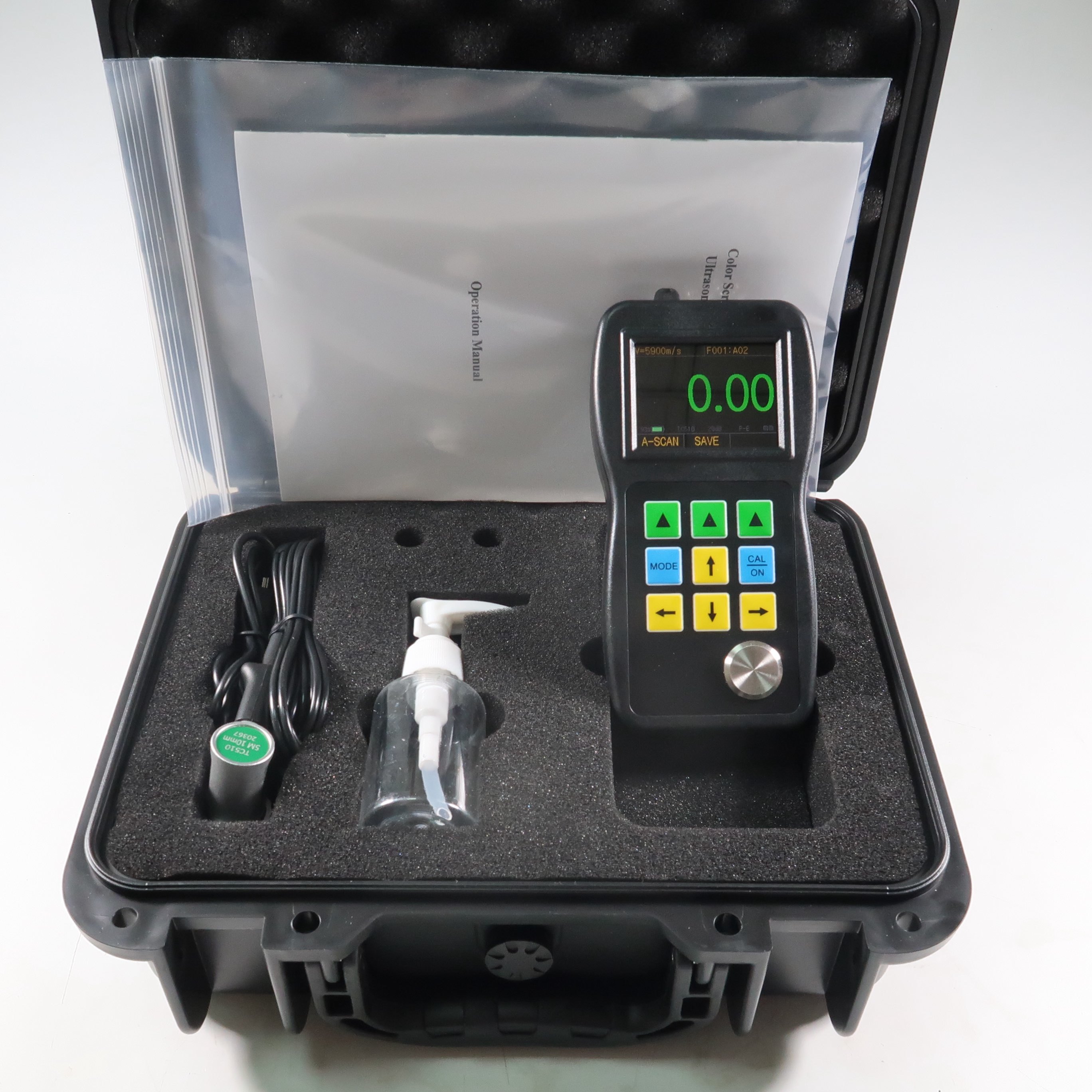

標準配送内容 - TM282DL
| 構成要素 |
量 |
| 主体 |
1 |
| 探査機 |
1 |
| バッテリー |
1 |
| クーププラント |
1 |
| 荷物ケース |
1 |
| 操作説明書 |
1 |
| USBケーブル |
1 |
| ソフトウェア |
1 |
