| 起源の場所: | 中国 |
|---|---|
| ブランド名: | TMTeck |
| モデル番号: | TS17 |
| 最小注文数量: | 1 |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 4-6 営業日 |
| 支払条件: | T/T、Western Union、PayPal |
| 供給の能力: | 100pcs/1週 |
| タイプ: | フェーズドアレイプローブ | 場合: | ステンレス鋼 |
|---|---|---|---|
| アプリケーション: | 機体の傷、ローター、ハブなど。 | 要素: | 16 |
| 保証: | 12ヶ月 | ||
| ハイライト: | 小規模な超音波トランスデューサー,コンパクトのTS17探査機,TS17 超音波トランスデューサー探査機 |
||

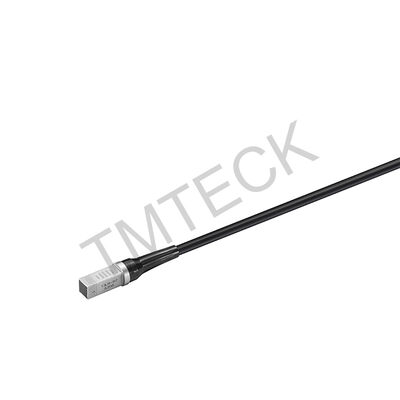

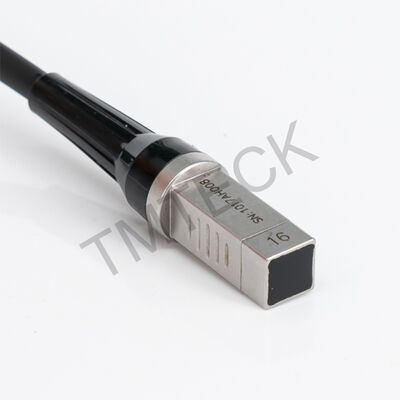

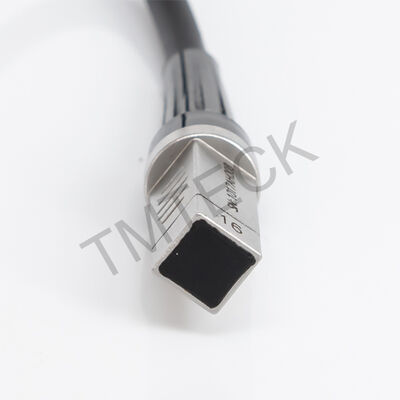

小規模な足跡探査機小型の探査機. ケースの寸法が0.31x0.31x0.91インチまで. 航空分野でも広く使用されている.
利点
1. 高相容性,ほとんどの段階配列欠陥検出ユニットと互換性がある.
2高性能: Pk対Pk 感度と SNR が良好で,欠陥を素早く検知し特定できます.
3サイズが小さい:非常に小さなスペースで検査しやすい.
4広範囲の応用: 鋳造,鍛造,パイプ,チューブ,および割れ目や溶接欠陥のための加工および構造部品に広く使用されています.
5複数のケーブル接続タイプ:上部ケーブル接続または横部ケーブル接続.
申請
1航空機の傷,ローター,ハブなど
2欠陥を検出し定量化する
3鋳造品,鍛造品,パイプ,チューブ,機械加工および構造部品を検査する
4裂け目と溶接の欠陥
探査機仕様
| 探査機 シリーズ |
モデル |
互換性がある モデル |
エレメント 形状 |
周波数 (MHz) | E-ノ | ピッチ (mm) |
アクティブ (mm) |
エレブ (mm) |
サイズ ((LxWxH)
|
| TS17/A00 | 5L16-0.31×5 | 5L16-4.96x5 | 線形 | 5 | 16 | 0.31 | 5.0 | 5.0 |
8x8x23 (mm) (イン) |
| 7.5L16-0.31×5 | 7.5L16-4.96x5 | 線形 | 7.5 | 16 | 0.31 | 5.0 | 5.0 | ||
| 10L16-0.31×5 | 10L16-4.96x5 | 線形 | 10 | 16 | 0.31 | 5.0 | 5.0 |
*標準ケーブル長さは2.5m/8.2ftです. 段階探査機は,周波数,要素数,ピッチ,アペルチャーなどなど,カスタマイズできます.
クイーン仕様
| 探査機シリーズ | モデル | 互換性のモデル | エレメント形状 | サイズ ((LxWxH) |
| TS17/A00 | N0L-5MM | 0°LW | -30°~30° |
LxWxH:8x8x23 ((mm) LxWxH: 0.31x0.31x0.91インチ |
| N0L-20MM | 0°LW | -30°~30° | ||
| N45L | 45°LW | 40°~70° | ||
| N60L | 60°LW | 40°~70° | ||
| N45S | 45°SW | 40°~70° | ||
| N60S | 60°SW | 40°~70° | ||
| N60S-IHC | 60°SW | 40°~70° | ||
| N60S-IHC-AOD100 | 60°SW | 40°~70° |
詳細
モデル番号:5L16-0.31x5-TS17
エレメント:16
サイズ:LxWxH8x8x23 (mm) 0.31x0.31x0.91 (in)
保証:12ヶ月
ケース:ステンレス鋼
適用:航空機の傷痕,ローター,ハブなど
パーソナライズ:yes
タイプ:相配列探査機
エレメント形:線形
色:銀
生産量:1
