| Place of Origin: | China |
|---|---|
| ブランド名: | TMTeck |
| 証明: | CE |
| Model Number: | TM291 |
| Minimum Order Quantity: | 1 pc |
| 価格: | 交渉可能 |
| Packaging Details: | Carton 30*15*24cm 2.5kg |
| Delivery Time: | 5-8 working days |
| Payment Terms: | T/T, Western Union, PayPal |
| Measuring range (45# steel): | 20um – 1800mm | Measurement frequency: | 4Hz、8Hz、16Hz |
|---|---|---|---|
| Resolution: | 0.1mm、0.01mm、0.001mm（0.01inch、0.001inch、0.0001inch） | Sound velocity range: | 400-19999m/s |
| Calibration block: | 4mm（steel） | Gain range: | 0~80dB |
各種金属,非金属 (ガラス,プラスチック,複合材料,コンクリート,木等) の基板のコーティング厚さを測定する

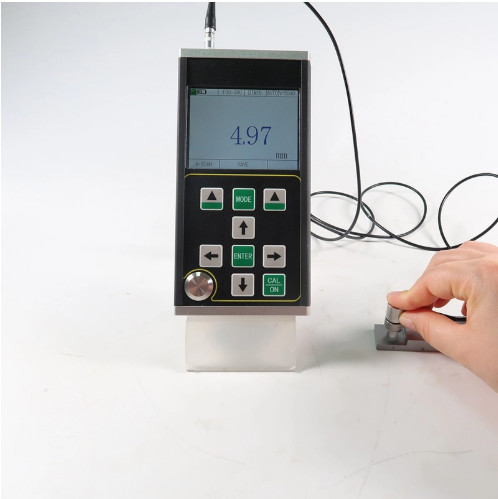

TM291は,A/Bスキャニングを備えた新しいタイプの手持ち高精度デジタル非金属コーティング厚み計である.パルス反射に基づく超音波厚み測定の原則を採用している.恒定速度でそれを伝播し,その背面から反射を得ることができます.測定解像度は0.001mmで,測定範囲は0.02mm基板とコーティングの厚さを同時にテストできます.
この製品は石油,化学工業,金属,造船,航空宇宙,エネルギーなどで使用できます.
● 測定範囲は広く,最小測定厚さは塗装 20um;最大厚さ 1800mm
●この製品は高精度で厚さを測定することができ,最大測定解像度は0.001mmに達します. 繰り返しの解像度は±0.002mmに達できます.
● 人 の 行動この製品にはAスキャンモード,Bスキャンモード,数値表示モードがあります.
● 複合材料 の 表面 に ある 塗料 層 と 塗料 層 は,材料 の 音速 の 違い に 基づい て 検出 でき ます.10つ以上の多層材料の各層の厚さは同時に測定できます同じエコーで各層の厚さ値を切り替えることができます.
● 表面に塗料層とコーティングが付いている材料を測定するために使用される貫通コーティングとエコー・トゥ・エコー測定の機能があります.
● 複数の測定モード:薄いmb-e, E-E とAUTO標準的な厚さの作業部品の測定に対応するモードほら ほらモードは薄い部品の測定を実現する.
● 数値モードには,従来の厚さ値モード,差/減速率モード,最大値モードが含まれます.
● 2つの加速モード:自動加速/手動加速
● 手動停止と自動停止を設定できます.省エネ機能があります.
● 探査機 の 種類 を サポート する2つの結晶探査機と1つの結晶探査機,最大20MHzの高周波探査機に対応する.
● マスストレージに対応し,100000の厚さ値,Aスキャン波形500グループ,Bスキャン波形500グループを同時に格納できます.
●高解像度 (QVGA) 320×240 の大きな3.5インチカラー TFT-LCD ディスプレイ
● 各種校正方法があり,単点校正,多点校正,手動校正モードをサポートします.音速と探査のゼロ位置を同時に校正することができます双晶探査機のV経路修正をサポートする.
● メートルと英制の変換をサポートし,ミリメートルとインチ単位を切り替えることができます.
●中国語と英語の表示をサポートします.
各種金属,非金属 (ガラス,プラスチック,複合材料,コンクリート,木等) の基板のコーティング厚さを測定する.
金属 (鋼,鋳鉄,アルミ,銅など),プラスチック,陶器,ガラス,樹脂,ガラス繊維,その他の優れた超音波導体.
超音波厚み測定の原理は,光波測定と類似している.探査機が発する超音波は測定対象に到達し,対象内に伝播する.材料のインターフェースに到達すると測定された材料の厚さは,材料内の超音波伝播時間を正確に測定することによって決定されます.
| ポイント | TM291 |
| 探査機のタイプ | シングル・クリスタル・プロンド/ダブル・クリスタル・プロンド |
| 測定範囲 (45#鋼) | 20um¥ 1800mm |
| 測定頻度 | 4Hz,8Hz,16Hz |
| 決議 | 0.1mm,0.01mm,0.001mm(0.01インチ,0.001インチ,0.0001インチ) |
| パルス発電機 | 負の正方形波の放出が採用され,パルス幅と電圧は自動的に探査機とマッチされます. |
| 音速範囲 | 400~999m/s |
| カリブレーションブロック | 4mm(鉄鋼) |
| 自動停止 | 5分,10分,20分,手動でシャットダウンすることもできます |
| 探査器の校正 | 一点校正,多点校正手動校正 |
| 利益 | 自動加強制御,手動加強制御 |
| 増幅範囲 | 0~80dB |
| 検出モード | ラジオ周波数 (RF),正半波 (POS),負半波 (NEG),フル波 (FULL) |
| 測定モード | (1) THIN-EE:薄膜塗装モード(2) MB-E: 初期エコーから最初の底エコーまでの通過時間に基づく測定モード (3) E-E: 穿透コーティング測定モード,任意のEm ≈ Enエコーはオプションです (4) THIN: 薄壁測定モード |
| 数値モード | 厚さ値モード,差/減速速度モード,最大/最小値モード |
| Aスキャンモード | 入手可能 |
| Bスキャンモード | 入手可能 |
| 結合表示 | 入手可能 |
| バッテリー表示 | 入手可能 |
| 言語 | 中国語 / 英語 |
| ユニット | mm/インチ |
| メニュー操作 | 入手可能 |
| ソフトウェア機能 | ダイナミックゲート設定,ブランキング設定 (Blank),エコーブランキング設定 (E-Blank),エコー凍結,エコー翻訳およびスケーリング |
| 貯蔵機能 | 100000の厚さ (100グループ,各グループに1000) 500のAスキャン波形と500のBスキャン波形を同時に保存できます |
| ホストプログラムのアップグレード | 入手可能 |
| ディスプレイ | 3.5 彩色QVGA (320 × 240) TFT-LCDスクリーン |
| データ送信 | サポートしていますUSBコンピュータにデータを送信します |
| 作業温度 | -10°C│ │50°C;特殊な要求があれば,20°Cに達する. |
| 動作電圧 | 3つ目5号 AA電池が必要です.電力が不十分であれば,低電圧のプロンプトがあります. |
| 総寸法 | 184 ×85x 32(mm) |
| 総重量 | 250g(バッテリーなし) |

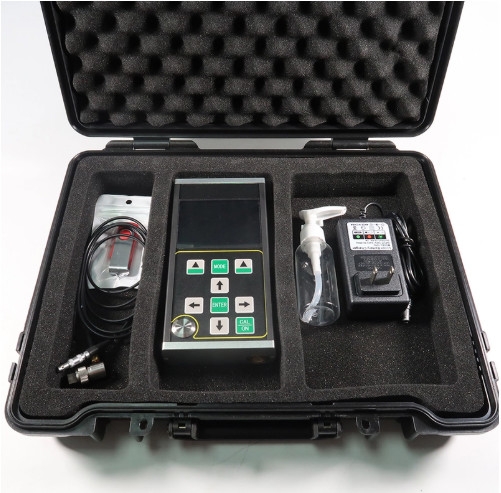

| 標準設定 | 主体,コーティング厚さ試験探査機,35 AAバッテリー手帳 荷物ケース |
| シングル エレメント 探査機 |
モデル | 仕様 | 試験範囲 | 決議 |
| DTM15 (スタンダード) | 15MHz 6mm | 0.15から24 | 0.001mm | |
| DTM75 | 7.5Mhz 6mm | 0.5-24 | 0.001mm | |
| DTM10 | 10Mhz 6mm | 0.3-24 | 0.001mm | |
| DTM5 | 5MHz 6mm | 1.0-24 | 0.001mm | |
| BD510 | 5Mhz 10mm | 1-1000 | 0.001mm | |
| BD212 | 2Mhz 12mm | 4-1800 | 0.001mm | |
| 双子 エレメント 探査機 |
TC400 | 10Mhz 5mm | 0.5-50 | 0.001mm |
| TC500 | 5MHz 5mm | 1.0から65 | 0.001mm | |
| TC510 | 5 MHz 10mm | 1.0〜500 |
0.001mm |
