| 起源の場所: | 中国 |
|---|---|
| ブランド名: | TMTeck |
| モデル番号: | 30 FBH 決議 |
| 最小注文数量: | 1 PC |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | T/T ウェスタンユニオン |
| 供給の能力: | 2週間で20個 |
| タイプ:: | NDTの付属品 | 材料:: | 1018 スチール,ステンレス,アルミ |
|---|---|---|---|
| ハイライト:: | ndtの超音波テスト ブロック |

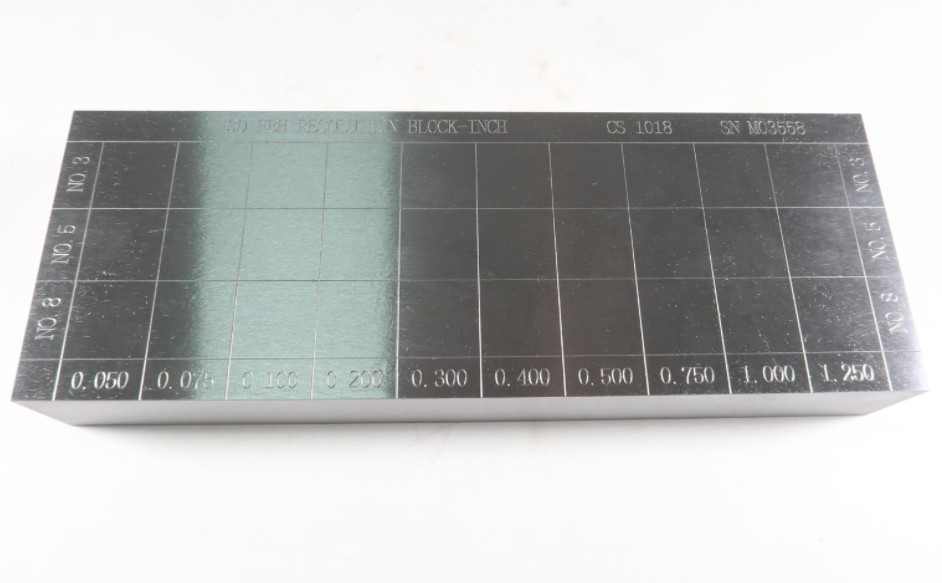

30 FBH RESOLUTION ブロックインチ
"C"DIM 穴 | "B"DIM 穴 |
|
第3号 3/64 | 1.450 | .050 |
第3号 3/64 | 1.425 | .075 |
第3号 3/64 | 1.400 | .100 |
第3号 3/64 | 1.300 | .200 |
第3号 3/64 | 1.200 | .300 |
第3号 3/64 | 1.100 | .400 |
第3号 3/64 | 1.000 | .500 |
第3号 3/64 | .750 | .750 |
第3号 3/64 | .500 | 1.000 |
第3号 3/64 | .250 | 1.250 |
NO.5 5/64 | 1.450 | .050 |
NO.5 5/64 | 1.425 | .075 |
NO.5 5/64 | 1.400 | .100 |
NO.5 5/64 | 1.300 | .200 |
NO.5 5/64 | 1.200 | .300 |
NO.5 5/64 | 1.100 | .400 |
NO.5 5/64 | 1.000 | .500 |
NO.5 5/64 | .750 | .750 |
NO.5 5/64 | .500 | 1.000 |
NO.5 5/64 | .250 | 1.250 |
第8号 8/64 | 1.450 | .050 |
第8号 8/64 | 1.425 | .075 |
第8号 8/64 | 1.400 | .100 |
第8号 8/64 | 1.300 | .200 |
第8号 8/64 | 1.200 | .300 |
第8号 8/64 | 1.100 | .400 |
第8号 8/64 | 1.000 | .500 |
第8号 8/64 | .750 | .750 |
第8号 8/64 | .500 | 1.000 |
第8号 8/64 | .250 | 1.250 |
注記:
1適用される仕様:ASTM E127-20
2合金コード - CS-1018 低炭素鋼
SS - 304型ステンレス鋼
AL-7075 T6 アルミニウム
OT - その他 (指定)
3. 表面は,他の表示がない限り,すべて 63ra 以上である
4穴容量 1/16 未満 ±.0005 - 1/16 以上の穴容量 ±.001
5試験に垂直で直線でなければならない.
表面は0°~20' - 穴の底は0.001~0.125インチ
6試験穴直径より1/8大きいC孔で,深さは0.063.
同じ素材で密封する穴を塞ぐ
7異なる規定がない限り,寸法許容は ±.005
図面は
