具体的なTMRS-710の統合された携帯用ボーダレスなRebarの探知器

TMRS-710はRebarの走査器を統合した

TMRS-710の出現はRebarの探知器を統合した:

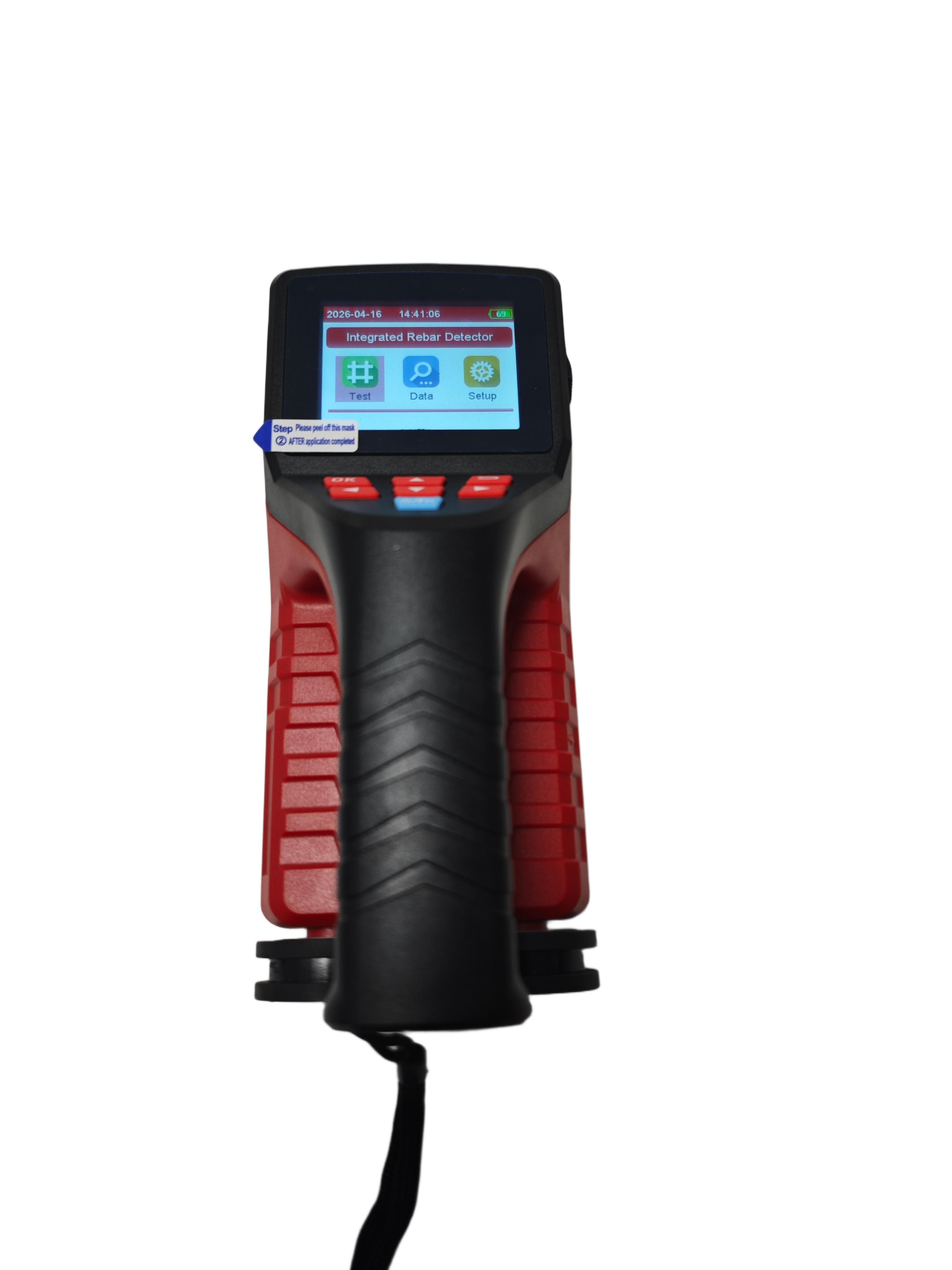

）平面図:

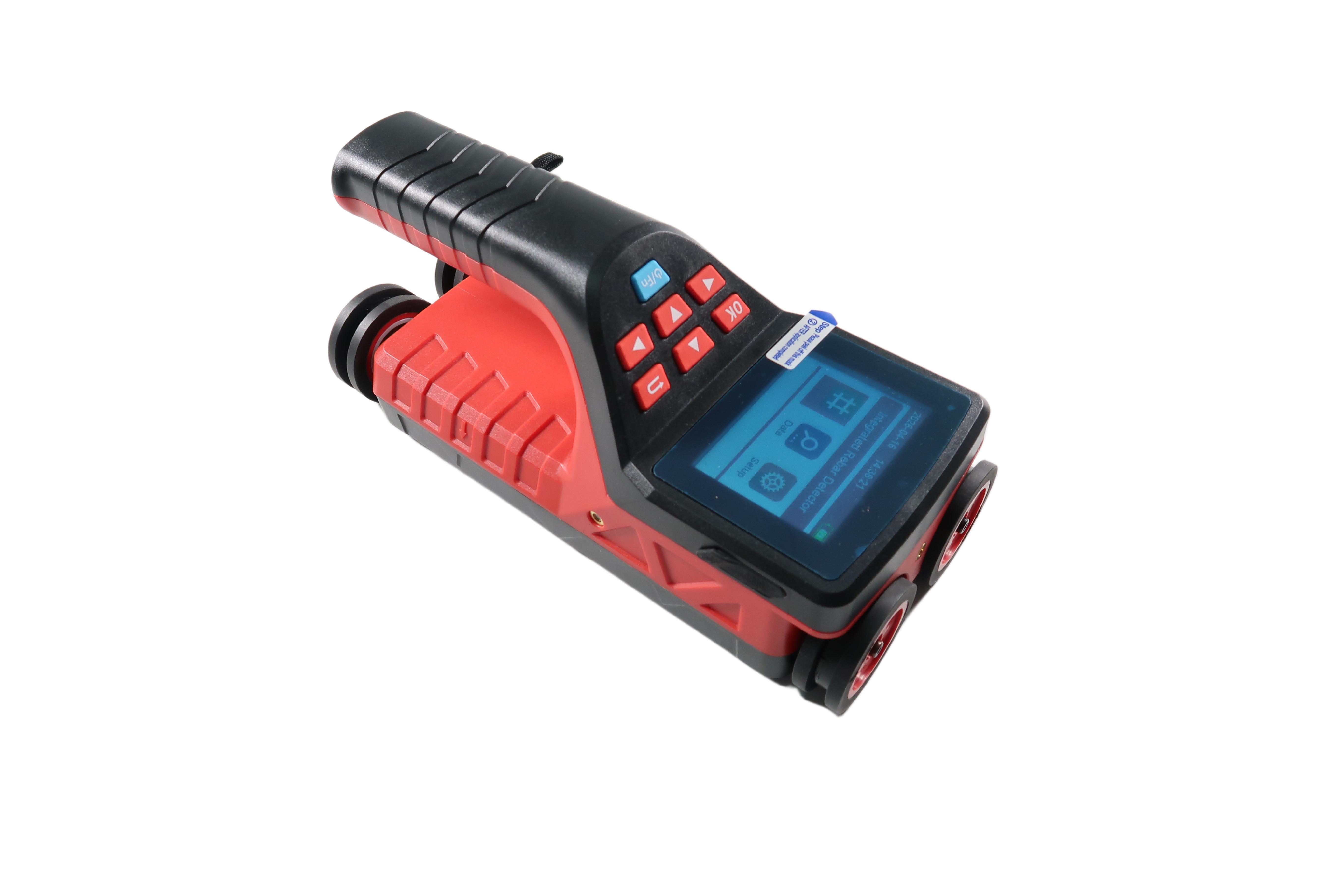

bの）左の眺め:

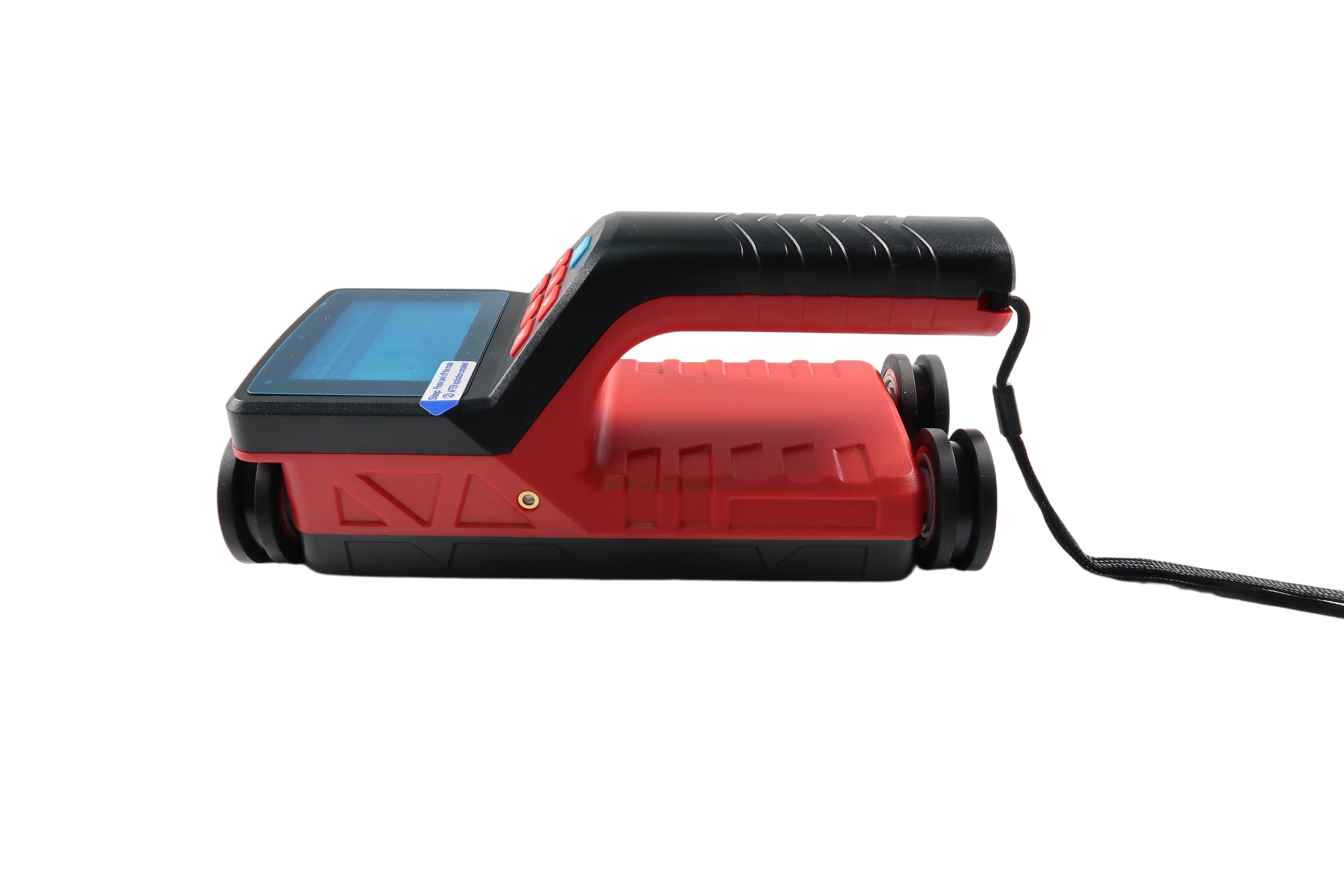

cの）右の眺め:

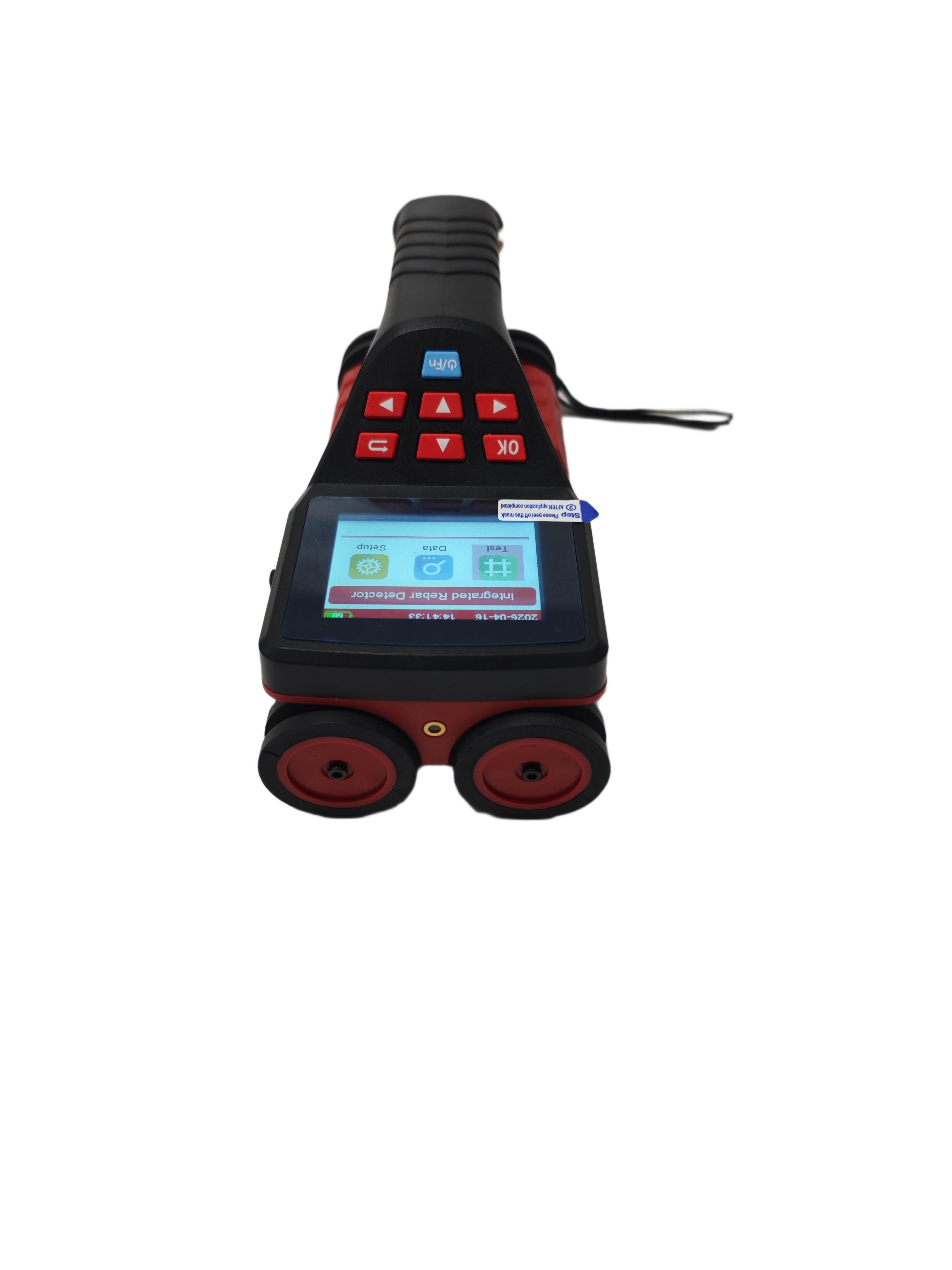

dの）下面図
図2.1ホストの出現の図式的な図表

1.1導入

TMRS-710はrebarの内部補強の位置、保護層の厚さ、補強の間隔および直径を検出するためにRebarの探知器を主に使用される統合した。それは正確に高精度および高速をテスト データに与えるために全rebarの配分の地図を引くことができる;それを作るホストおよびセンサーのコイルのintegratedstructureは運ぶおよび機側操作とき便利、速い;それはコイルの構造の設計、最高速度、高精度で、より強い決断で特徴付けられる。

1.2機能

1.2.1主関数

1. 正確に測定rebarの保護層の厚さ;

2. 棒鋼の位置、傾向および配分を見つけなさい;

3. 棒鋼の保護層を測定し、棒鋼の直径を推定しなさい;

4. 検出データの貯蔵、眺めおよび伝達。

1.2.2特殊関数

1. 検出モードは棒鋼の位置、間隔、同じスクリーンの保護層の厚さの直観的で、正確で、正確な表示である;

2.The厚さの測定は完全に実現される。測定プロセスの間に、ページはあちこちに回すことができるデータおよびグラフィックは見テスト データはいつでも削除することができる。

高力耐久力のあるタイヤが装備されている、探知器の消耗を保護すること容易な機械、操作の設計および四輪位置方法を渡す3.Single;

4. 分析ソフトウェアは二次元の平面図および3D三次元眺めを作り出すことができる。

5. JGJの検出モードは単一の棒鋼の1-6の繰り返されたテストを実現し、自動的に平均値を計算する。

1.2.3主な特長

1. 屋内か屋外に、どの状態でもはっきり目に見える検出データである場合もあるかどうか、2.8インチのの高さの決断色LCDスクリーン（320 x 240ピクセル）;

2. 複数のコイルの構造の設計、より速く、高精度、より強い決断;

3. USBモード データ伝送および充満を使用して、USBを通してコンピュータにすぐに記憶データをアップロードできる。

4. 作り付けの高容量のリチウム電池によって、パワー消費量は電池の場合には低い、である十分に待機時間である約16時間;

5. データ記憶のデータ管理 モード、眺め、削除および他の機能は、約200，000 rebarの測定ポイント データを貯えることができる;

6. 補強の棒鋼の漏出の問題は極度の密な腱の解像力の使用によって解決する;

7. 選り抜き構成特別で、独特な設計と形成することができる標準的なテスト ブロック;

8. ホストおよびセンサーのコイルの統合された設計を使用して、小型、運ぶこと容易なライト級選手;

9. 隣接した棒鋼の中間位置のリアルタイムの判断、表示ランプのプロンプトは棒鋼、容易で鋭い芯を取ることのまわりで、避けることができる;

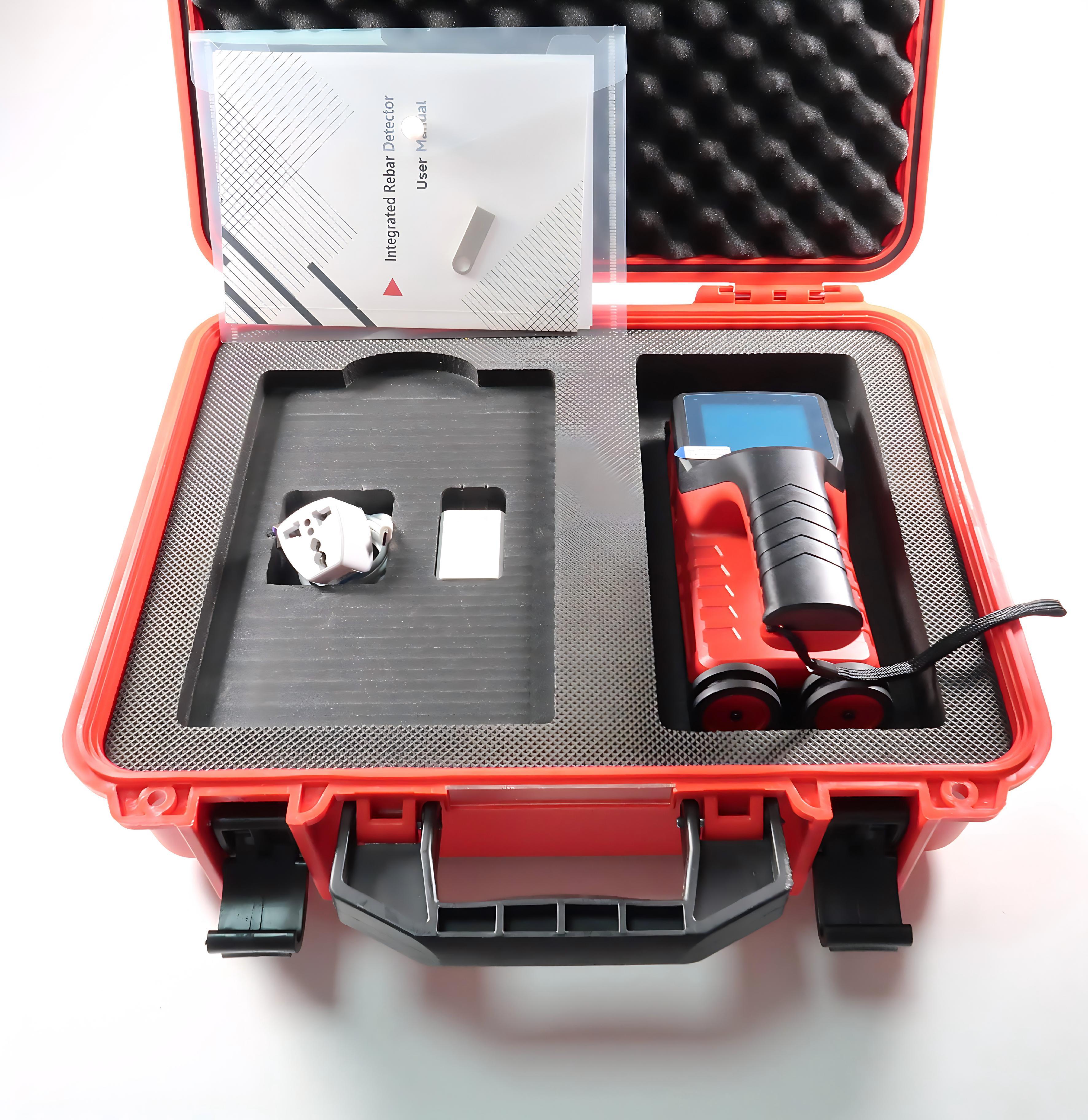

10. 器械袋は耐震性で、保護ライニングの内部があり、そして容易な運送のための防水カバーが装備されている;;

11. 中型および大きい棒鋼の検出ソフトウェアと装備されていて、それは専門のデータ解析のために便利であり、データ処理およびPCの完全なレポートを発生させる。

1.3技術的なシート

1.4測定インターフェイス

統合されたRebarの探知器は図1および2で測定モード示されている

（1）厚さモデル

（2） JGJの測定インターフェイス

1.5標準的な構成
